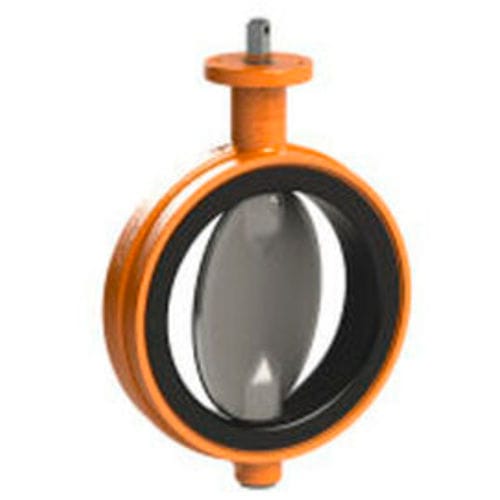

バタフライバルブ EVSレバー空気操作電気作動
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- バタフライ
- 作動
- レバー, 空気操作, 電気作動, 油圧操作
- 機能
- 制御
- ボディー
- 同心円状, ステンレススチール製, 鋳鉄製, ゴム製
- 応用
- ウェーハ
- 呼び径
最少: 50 mm
(1.969 in)最大: 1,400 mm
(55.118 in)- 圧力
16 bar
(232.1 psi)
詳細
ラバーライン入りEVS
ショートパターン、DN50から、センタリングラグ付き
構造 - 共軸バタフライバルブ、接着剤付き加硫ゴムライニング
ボディタイプ - ウェハータイプ
エンドコネクション - EN 1092 PN 6, 10, 16
ASME B16.5 cl.150 / B16.47 cl.150
MSS SP 44 cl.150
AWWA C207 cl.B、DおよびE
BS 10 テーブル D および E
JIS 5K/10K/16K
設計圧力 - 16 bar / 232 psi
呼び径 - DN 50 / NPS 2からDN 1400 / NPS 56まで
フェース・トゥ・フェース - ウェハーショート、 acc. EN558-1/2 シリーズ 20
API 609 Cat.A
本体材質 - ねずみ鋳鉄
ノデュレア鋳鉄
スティールキャスト
ステンレス鋳鋼
アルミニウムブロンズ／ブロンズ
密閉性 - ゴムシート
操作方法：レバー
ウォームギア
空気圧式アクチュエーター
電気式アクチュエーター
油圧式アクチュエータ
---
