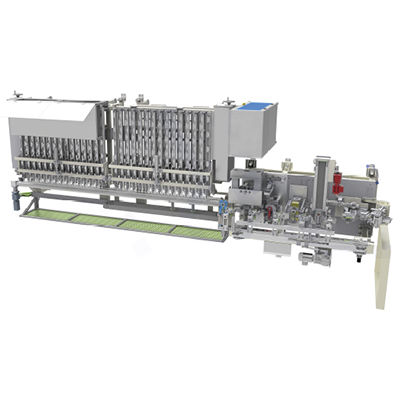

ロッド用測定機

直径ラウンド円筒度

コネクティングロッド測定機は、自動的にコネクティングロッドの大小の頭を計量し、次の項目の自動測定を実現することができます：ボアの直径、真円度、円筒度、2ボアの間のセンターツーセンター距離、曲率、歪みと厚さ。また、以下の機能も備えている。上記測定データのSPC分析、前処理装置への警告発行、不適合回避、測定結果に応じた識別コードの自動打刻、異なるグループの連結棒を対応する材料経路に送ることができ、梱包が非常に容易になります。 技術的な変数 測定の主義。比較の測定。変位センサーで測定部品と校正部品の差を測定し、測定部品の相対寸法を計算します。制御システム全体は、ホストコンピュータとのOPC通信のためにProfinetバス通信モードを採用しています。統合性が高く、安全で信頼性の高い通信が可能です。 測定範囲。様々なサイズの測定に対応する手動調整。中心間距離：120mm-150mm、大口径内径：40mm-60mm、小口径内径：15mm-30mm、大口径厚み：18mm-30mm。 測定のタクトタイム: ≤10 秒、通常状態および操作の下で 測定の位置の技術のレベル: センサーの決断。 0.0001mm の測定の正確さ: 0.001mm の GRR: ≤10%。 技術的な特徴 -高い測定の精密 -高い測定の正確さ -高い測定の効率: 18 秒/部分 -人件費の大幅削減
