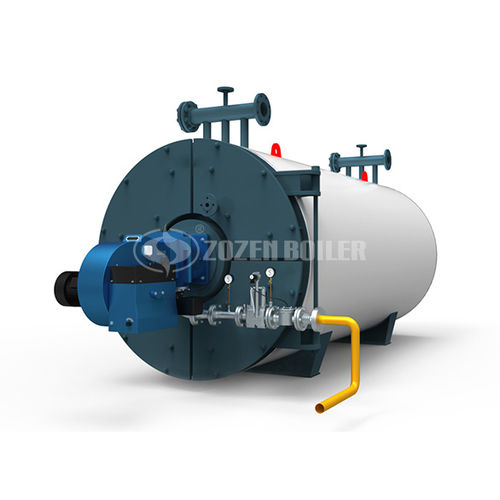

オイル用加熱器 YQ(Y)W series

ガス用ダクト対流式

YQ(Y)Wシリーズガス焚き/石油焚き横型サーマルオイルヒーター 熱油 プロダクト熱容量。 700-14000 KW 作動圧力。 0.8-1.0 MPA 出口の温度。 320 °C 使用可能燃料 天然ガス、コークス炉ガス、バイオガス、液化プロパンガス、ディーゼル、重油、軽油、原油 利用可能な産業。 石油、化学、化学繊維、製薬、繊維印刷・染色、建材、木材加工、植物油加工、その他の産業 序章 YQ(Y)Wシリーズのガス焚き/石油焚き熱油ボイラは、3パスのラウンドコイル構造を採用しています。ボイラ端の炉壁を効果的に保護するために円錐コイルを採用しています。高度な燃焼装置を搭載しており、運転は完全自動化されています。バーナーで燃料に着火した後、炎が丸いコイル管内を満たし、管壁を通って輻射により熱を伝えます（1パス目）。高温の煙道ガスはバックドアに集まり、対流管部に回り（第2パス）、ここでは対流により熱伝達が行われます。ここで徐々に冷やされた煙道ガスは、前扉に流れ、ここで逆流して３パス目に入ります。その後、エコノマイザーを通って煙突に入り、大気中に放出されます。 このタイプのヒーターは、全体として納入され、現場に設置され、熱ガス(石油)配管と電気を接続するだけで運転を開始することができます。ヒーターは、炉放射加熱部、第一対流管束加熱部、第二対流管束加熱部、エコノマイザー（廃熱ボイラ）の4つの加熱部を有しており、加熱部は、炉放射加熱部、第一対流管束加熱部、第二対流管束加熱部、第二対流管束加熱部、エコノマイザー（廃熱ボイラ）の4つの加熱部を有しています。
