RFIシールド

EMIボードレベルプリント基板用

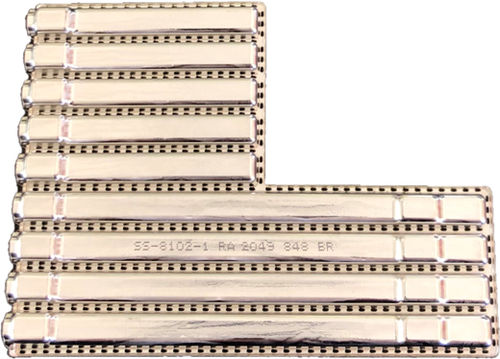

SnapShot EMI/RFI シールドは、カスタム設計された金型でシールドを熱成形して生産される一体型シールドです。金型を使用することで、お客様の設計ニーズに合わせて、各シールドコンパートメントを簡単に設計することができます。このPCBマルチコンパートメントEMIシールドは、キャビティ、冷却用の通気孔、ケーブルやコネクター用のカスタムカット、トレースの出入口用のマウスホールなど、高いレベルのカスタマイズを保証する柔軟性を備えています。 SnapShotのボードレベルシールド技術は、私たちが「真のマルチキャビティ」と呼ぶ性能を発揮することが可能です。これは、SnapShotのマルチキャビティEMIシールドのキャビティ間絶縁が、外部環境とシールドキャビティ間の絶縁と等しいためです。 隣接するキャビティ間の絶縁は、シールドの周囲で使用されているのと同じ半田球の取り付け機構をキャビティ間でも利用することによって行われます。これにより、シールド外周と同じ1.8〜2.0mmピッチでキャビティ間のグランドプレーンへの電気的接触が実現されています。 2mm以上のEMI感受性のある箇所を作らないという設計ルールにより、最も関心の高い周波数において優れたシールド効果とアイソレーションを実現しています。 ここでは、マルチキャビティの特性を活かして、9つの送受信チャンネルを分離した設計例を紹介する。
