EMIシールド

ボードレベルプリント基板用

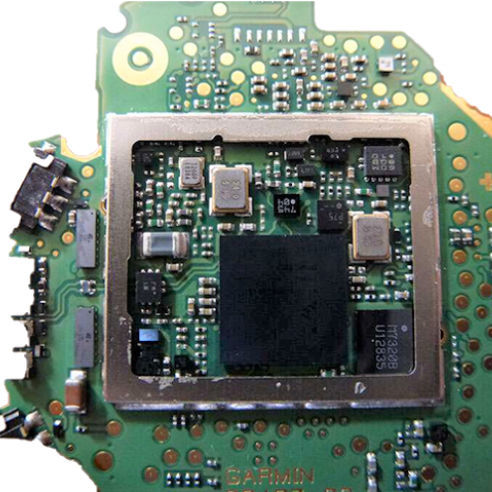

2ピース・ボードレベル・シールドは、主にフレームと蓋（2ピース）で構成されており、今日の高度に発達した電子機器を遮蔽するための非常に一般的なオプションである。SnapShotテクノロジーは、ツーピース・ボードレベル・シールドの長所をすべて備え、信頼性、堅牢性、シールド効果を向上させたものである。 2ピースシールドボードを選択する主な理由は、リフロー後の基板部品にアクセスし、目視や自動光学検査、リワークやチューニングなどの検査を行うためである。従来のフレーム＆リッドスタイルのEMIシールドでは、フレームはリフロープロセスで基板にはんだ付けされ、リッド（シールド）は検査やリワークが完了した後のリフロー後の工程でフレームに取り付けられる。リッドは通常、シールドの周囲にある一連のディンプルによってフレームに取り付けられ、機械的および電気的な接続が行われる。 この方法の欠点は、リッドがフレームと密接に接触していない部分に、EMIリークの影響を受けやすい大きな領域が残ってしまうことである。また、振動や衝撃で蓋が移動し、EMIシールド効果にばらつきが生じる可能性がある。 SnapShot技術は、ハンダ球をフレーム、SnapShotシールドをリッドと考えると、フレーム＆リッド型シールドに類似しています。このように考えると、SnapShotは2ピースのボードレベルシールドであると言えます。リフロー工程ではんだ球が基板に取り付けられ、検査とリワークがすべて完了した後にSnapShotシールドが取り付けられます（「スナップ」）。
