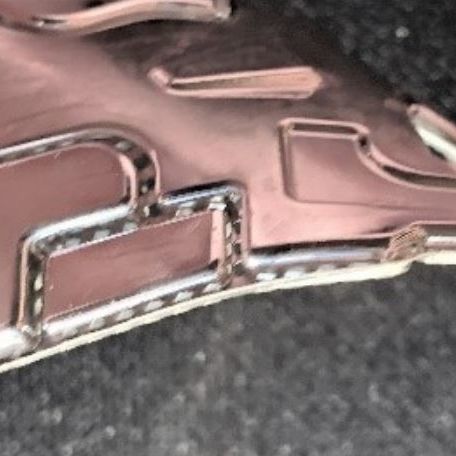

EMIシールド

ボードレベルケージ缶用

PCBシールド缶は、基板レベルシールドまたはPCB EMIシールドとも呼ばれ、シールドする回路を囲むファラデーケージを基板上に直接作り、回路を絶縁するために使用されます。ボードレベルシールドには多くの種類がありますが、大きく分けてワンピース型とツーピース型の2種類があります。PCBシールドという用語は、一般的にPCBに直接はんだ付けされる一体型シールドを指すことがある。 典型的な一体型基板レベル・シールドは、PCB上のグランド・パッドまたはグランド・ビアに直接はんだ付けされるプレス加工された金属缶（通常は長方形）で構成されています。シールドとPCBのグランドプレーンとの間のはんだ付けポイントの程度には非常に幅がある。例えば、最も極端なケースでは、シールドが基板に嵌合する缶の外周を連続的にはんだ付けすることができます。これは本質的に完全なファラデーケージとなり、最高レベルのシールド効果が得られる。その他の方法としては、外周に2～4mmおきにはんだパッドを設ける方法や、基板裏面のビアやスルーホールからピンを突出させてはんだ付けする方法などがある。 基板一体型シールドの利点は、高レベルのシールド効果が得られることと、最も低コストなソリューションであることです。 一体型PCBシールド缶の代表的な欠点 欠点は数多くあります。 シールド缶をリフロー工程中に取り付けると、リフロー後に基板を検査したり、手直ししたりすることができなくなります。
