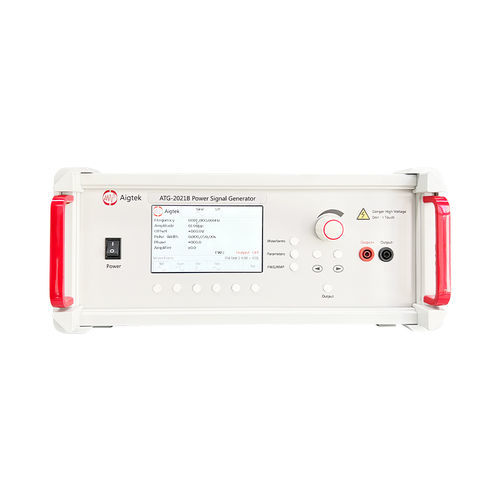

信号発電機 ATG-2021B

パルスディスプレイ付単一階層

ATG-2021Bは、正弦波、矩形波、三角波、パルス波を出力できる理想的な1チャンネルのパワー信号発生器です。使用条件に応じて、内蔵または外部信号入力を選択できます。デジタル制御および可変的な電圧利益、一般的な設定、便利でおよび簡潔な操作を救う 1 キー。 入力 外部信号の入力端は BNC インターフェイスです。信号内蔵入力時、電力信号発生器のモードで、波形、周波数、電圧などのパラメーターを設定するだけです。信号が外部からアクセスされる時、増幅器モードで、入力抵抗は5kΩで、出力抵抗を切り替えることができ、電圧利得を調整することによって信号を増幅することができます。 出力 出力インターフェースはバナナバインディングポスト； LCDディスプレイ 装置の状態および変数を動的に表示する LCD 操作のパネルは相互インターフェイス一目で明確、簡潔および理解し易いです。 電圧利得 外部入力信号のためのアンプ・モード、電圧利得は 0-60 回（第 1ep）デジタル制御および可変的です。LCD に表示される利得は必要な電圧にすぐに調節されます。 モニター 1/100モニター：ポート電圧は出力ポートの1/100です。モニターポートはBNCコネクタで、オシロスコープと接続して出力電圧をリアルタイムでモニターできます。 帯域幅（-3dB）：DC〜1MHz Voltage：200Vp-p（±100Vp） 電流：500mAp スルーレート：445V/μs
