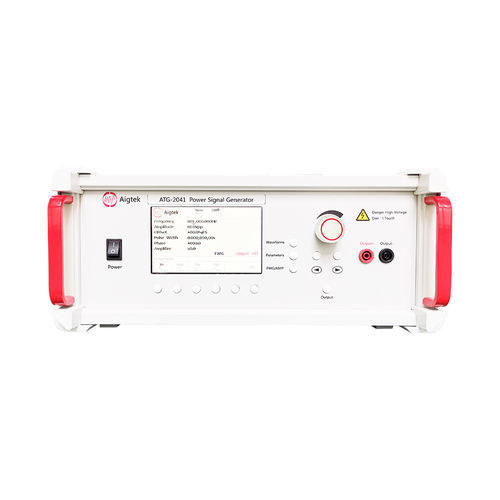

信号発電機 ATG-2041

パルス高電圧単一階層

ATG-2041は、正弦波、矩形波、三角波、パルス波を出力できる理想的なシングルチャンネルパワー信号発生器です。使用条件に応じて、内蔵または外部信号入力を選択できます。最大出力電圧400Vp-p（±200Vp）、高電圧負荷の駆動が可能です。デジタル制御と可変電圧利得、ワンキーで一般設定を保存、便利で簡潔な操作。 入力 外部信号の入力端はBNCインタフェースです。信号内蔵入力時、電力信号発生器のモードとなり、波形、周波数、電圧などのパラメーターを設定するだけです。信号が外部からアクセスされる時、増幅器モードとなり、入力抵抗は5kΩで、出力抵抗を切り替えることができ、電圧利得を調節して信号を増幅することができます。 出力 出力インターフェースはバナナバインディングポスト、出力電圧は0-400Vp-p（±200Vp）、最大出力電流は100mAp。 LCDディスプレイ LCD操作パネルで機器の状態やパラメータを動的に表示します。インタラクティブなインターフェースは一目瞭然で、簡潔で理解しやすいです。 電圧利得 外部入力信号のためのアンプ・モード、電圧利得は 0-60 回（第 1ep）デジタル制御および可変的です。LCD に表示される利得は必要な電圧にすぐに調節されます。 モニター 1/100モニター：ポート電圧は出力ポートの1/100です。モニターポートはBNCコネクタで、オシロスコープと接続して出力電圧をリアルタイムでモニターできます。 帯域幅（-3dB）：DC〜500kHz Voltage：400Vp-p（±200Vp） 電流：100mAp スルーレート：≧445V/μs
