磁気偏角測定システム DX-2012AM

3D永久磁性材料用高速

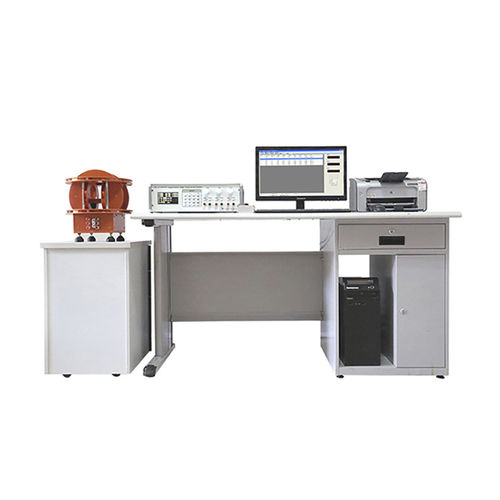

DX-2012AM永久磁石磁気偏角測定器は、ハードウェアテスト部分を構成する独立した3成分フラックスメーターに接続された3次元ヘルムホルツコイルで構成されています。 3成分テストデータは、永久磁石材料品质テストシステムの完全なセットを形成するためにコンピュータによって変换されます。 磁石をサンプルテーブルに置き、引っ張る方法で磁束成分をテストし、計算によって磁気モーメントと主軸方向の磁場の偏差角度を取得します。 全磁気モーメントM、スピンドル磁気偏角 α 、 Ø x、 Ø y、 Ø z、および対応するテストコイルのコイル定数を表示できます。 ハードウェア構成は、高速32デジタルM4シングルチップシステム、3セットの内蔵フラックスメーター、7 フロントパネルは次のように表示されます。 単一のヘルムホルツコイルを使用して、永久磁石によって生じる磁化方向の磁気モーメントMを測定することができる。 磁気モーメントMは、関係式M = KH × Φ で得られます。ここで、KHはヘルムホルツコイル定数であり、 Φ はコイルへの磁気誘導の磁束です。 磁化後の永久材料サンプルの品質検査に関しては、ヘルムホルツコイルが採用されており、非常に人気があり、普遍的になっています。 設計された1次元および3次元のヘルムホルツコイルが、国際的なピアとの相互パラメータ伝送に参加することは非常に重要です。 同社の集合的な知恵の努力により、DX-2012AM磁気偏角測定装置が完成し、新製品として市場に出すことができます。 この装置は、元のプロトタイプと比較して、機械本体の設計を改善し、大型の希土類永久磁石サンプルを分離するための空気圧プッシュサンプル構造を追加し、XY軸コイルのコイル定数Kは0.015cm未満になるように設計されています。 これらのすべては、国内外の顧客のニーズを満たしています。 機器はグラフィックレコードの使用を伴わないため、コンピュータの構成を主にテストサンプルの記録として使用されるラップトップに変更し、記録されたすべてのパラメータを直接印刷することができます。
