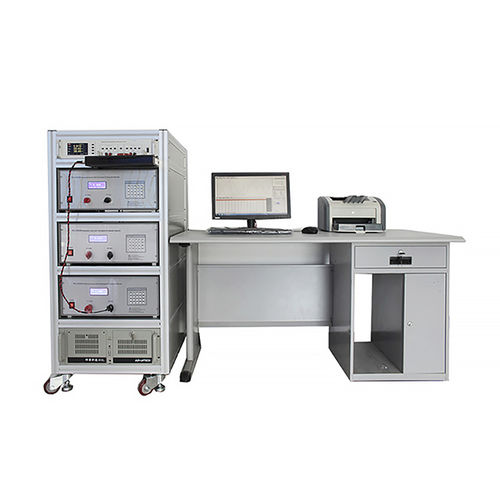

軟質磁性材料用測定装置 DX-2012SA

AC電流強度浸透性

DX-2012SA軟磁性AC測定装置は、動的 (AC) 条件下で、軟磁性フェライト、パーマロイ、アモルファス、ナノ結晶などの軟磁性材料のACヒステリシスループ、磁化曲線、損失曲線を自動的に測定します。 残りBr、保磁力Hc、比全損失Ps、振幅透磁率 & マイクロ; a、損失角 & デルタ; 、抵抗透磁率 & マイクロ; R、誘導透磁率 & マイクロ; L、弾性透磁率 & マイクロ; & プライム; 、粘性透磁率 & マイクロ; "、インダクタンス係数ALおよびQ値およびその他の動的磁気特性パラメータ。 これは、中国国家規格GB 5026-85、GB 3658-90、GB/T 9632.1-2002、GB/T 19346-2003、業界標準SJ/T 10281-91、および国際標準IEC 60367-1、IEC 60404-6に準拠しています。。 コンピュータとA/Dサンプリングの制御は、従来のアナログブリッジ、周波数メーター、アンメーター、電圧メーター、およびパワーメーターに取って代わり、テストプロセス全体が自動的に完了します。 - テストサンプル品种: ソフト磁気フェライト、パーマロイ、アモルファス、アモルファス、nmクリスタル。 - テストサンプル形状: 環状、EおよびU形状。 - 閉じた磁気回路が付いているテストサンプルはサンプルで直接巻き上げられ、測定することができます。 サンプル、磁化コイル (N1) および測定コイル (N2) は、無負荷トランスを形成します。 - 非誘導抵抗は磁化コイルループに接続され、非誘導抵抗の圧力低下の測定を通じて磁化電流と磁場強度を決定します。磁場ピーク値はデジタルフィードバックによってロックでき、磁場ロック精度は0.5% です。 - コイル測定電圧のデジタル統合によって得られた磁気誘導、デジタルフィードバックによってロックされた磁気誘導ピーク値、磁気誘導ロック精度0.5%。 - シンプルなインターフェイスを備えたケーシングに統合された電源とサンプリングアンプ: コンピューターに接続された1つのRS232インターフェイス、高速A/Dカードに接続された双方向電圧アラーム。 - さまざまな電源は、さまざまなテスト要件に応じて選択できます。1kHz〜300kHzまたは500kHz、5kHzまたは10kHz〜100kHz、またはカスタマイズされた他の周波数範囲。 - ボルタンメトリーとデジタル積分による動的ヒステリシスループの測定は、 & micro;a、d、Pc、Br、Hcなどの動的磁気特性パラメータを正確に測定し、 & micro;'、 & micro;''、 & micro;R、Q、ALなど。 - 最大255のテストポイントまでの自動および連続測定。すべてのテストポイントのテスト時間は約12秒で、マルチポイントテストでは固定周波数または固定Bmがオプションです。
