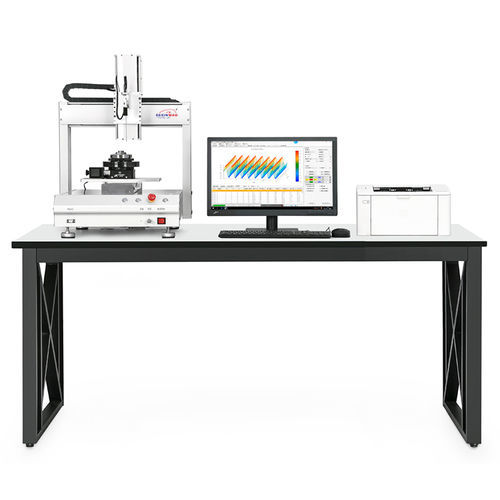

地磁場測定器 DX-2012R series

同心性3D2D

Dexinmag社が独自に開発したDX-2012Rシリーズ表面磁場分布測定器は、磁石磁化精度の正確な評価と磁気リングの品質検査に不可欠なツールです。 永久磁石、永久磁石モーターの固定子またはローター、DC磁場コイル、電磁石の品質検査に対応するために、XY座標、P極座標、3D磁場分布、相対基本波調和解析などのテストレポートを提供できます。。 この3軸磁場マッピング装置には、さまざまなテスト器具 (3次元テストプローブ、回転プラットフォーム、ローディングプラットフォームなど) を装備できます。 高同心性デザインと高精度レベルのプローブリターン。 プロダクトのスキャンスペースは800mm * 800mm * 800mmです。 宇宙磁場分布測定器は、主に産業用コンピューター (測定ソフトウェア) 、モーションコントロールシステム、データ収集システムで構成されています。 まず、テストコマンドが産業用制御コンピュータを介して送信され、モーションコントロールシステムを制御して設定されたモーション軌道を完了し、同時にデータ取得システムの作業を制御します。 データ取得システムは、ホールセンサーを介してX、Y、およびZ方向のデータを収集し、そのデータを産業用制御システムに送信します。 コンピュータは、データ処理を実行し、最終的に3次元磁界分布マップを取得する。 磁界分布測定器の特徴 1.3軸電気制御モバイルプラットフォーム、アルミニウム合金材料加工、形状、サイズをカスタマイズできます。 2.ステッピングモータードライブの戻り精度は ± 0.01mmに達することができ、ステップ解像度は0.01mmに達することができます。 3.台湾の3ジョーチャックは、同心0.05mmよりよいです、 4.回転角度分解能: 0.01 ° 、リターン不確実性: ± 0.005 °; 5.テスト速度30-60秒/週 (ロックされる); 6.データ収集は0.2k/0.4k/1k/2k/4k/10k/20kGs 7つの自動範囲に分けられます; 7.精度1.0% 、再現性0.3%; 8.解像度は、各ファイルのフルスケールの1.0% に相当します (400Gs以下、0.1Gsは有効です)。 9.標準の磁場、磁場1000Gs ± 5Gs、キャリブレーション精度0.5% を装備し、磁場キャリブレーションに使用されます。
