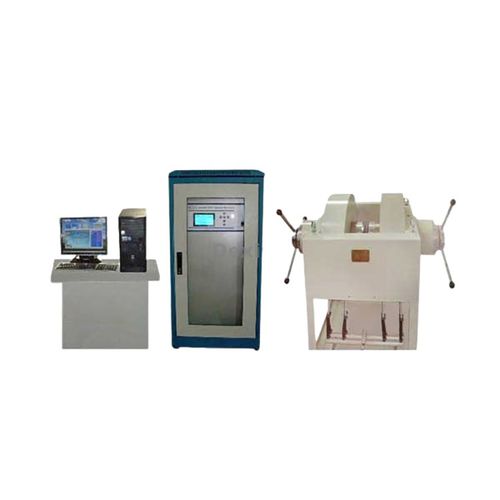

磁歪材料用測定システム DXSS-2020

DXSS-2020磁歪材料のマルチパラメータ測定システムは、材料の磁気パラメータ (ldc -Hdc、Bdc-Hdc、lac-Hac、Bac-Hac、Zac-f、Hcb、Hcj、Br、BHmaxなど) を測定するデバイスです。など) 適用されたACおよびDC磁場によって変化します。 このシステムは、電磁石、電磁石電源、フラックスメーター、ガウスメーター、ひずみゲージ、ヘルムホルツコイル、インピーダンステスター、オーディオ周波数電源、データ収集システム、圧力バッグ、コンピューター、およびレーザープリンター。 - DC磁場は、0.5 kOe、1kOe、2kOe、4kOe、8kOe、16kOe、32kOeの7つのフルスケール範囲を分類し、最高解像度は最大0.1Oeです。 - AC磁界の範囲は320 Oeであり、分解能は0.01 Oeです。 - ACおよびDCひずみは、32000μ & イプシロンである9つのフルスケール範囲を分類します。、16000μ & イプシロン; 、8000μ & イプシロン; 、4000.0μ & イプシロン; 、3200.0μ & イプシロン; 、1600.0μ & イプシロン; 、800.0μ & epsilon; 、400.0μ & μ & epsilon; 、そしてそれは最高の解像度は0.01μ までです & epsilon;。 - DC磁束範囲は32.0 mWbであり、その最高解像度は最大0.001mWbです。 - オーディオ周波数電源の周波数は30Hzから10kHzまで継続的に調整でき、最大出力は500Wです。 インピーダンス測定ユニットと組み合わせて使用され、周波数によるサンプルインピーダンスの特性曲線を取得でき、増分透磁率 μ 33、ピエゾ磁性係数d33、弾性係数S33、および軸電気機械結合係数K33などのパラメーターを取得できます。マッチングソフトウェアによって計算されます。 - Helmholtzコイルの内径と外径はそれぞれ Ø 50と Ø 115mmです。 そして、その内部と外部の分離は、それぞれ14と66mmです。 均一空間 (Ø 20mm × 20mm) における磁界均一性は、最大 ± 1% である。 オーディオ電源と組み合わせて使用され、コイル中心のピーク磁場は、出力周波数が30Hz〜1KHzの場合、80Oe以上です。ピーク磁場は、出力周波数が1.1kHz〜10KHzの場合は50Oe以上です。 - モデルSB-100電磁石は、デュアルヨークとデュアル調整可能なエアギャップであり、極面の直径は Ø 60mmです。 エアギャップが100mmの場合、磁場は2.0kOe以上です。エアギャップが10mmの場合、磁場は20kOe以上です。 - 電磁石電源の入力電圧は三相三線式で、ライン電圧は380V、最大出力DC電圧は500V、最大出力電力は2.0kW、出力電流が最大電流の半分より大きい場合、その出力電流の安定性は5 × 10-3よりも優れています。
