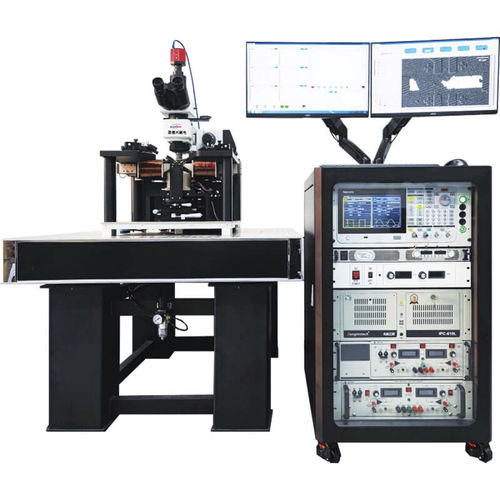

磁気光学カー顕微鏡

素材分析用

磁気光学カー顕微鏡画像試験システムは、磁性材料およびデバイスの磁化状態の空間分布と時間進化を明確かつ直感的に理解でき、磁性材料およびスピントロニックデバイスのテストおよび製品開発に適しています。 磁気光学カー顕微鏡イメージングシステムは、自己設計の光路構造と、オリンパスとソレイボの光電子部品に基づいています。これは、磁気材料/スピントロニックデバイスの磁気領域イメージングおよびダイナミクス研究に使用されます。 多機能プローブステーション 面内磁場、垂直磁場、および複数のDC/HFプローブのペアを使用して、磁気光学イメージングとスピン輸送テストの完璧な組み合わせです。 最大垂直磁場1.8 T、1.4 T面内磁場、4K-873K可変温度は、硬磁性材料の画像研究に使用できます。 多機能制御システム テスト信号制御 - 垂直磁場/面内磁場/電流/マイクロ波およびその他の複数の信号。μ sレベルで同期して印加されます。 - 各信号の波形、振幅、周波数、相対遅延および他のパラメータは、容易に調整することができる。 画像処理 - バックグラウンドノイズを除去するためのリアルタイム減算。 - 振動ドリフトの自動補正など 信号解析 - 现在および磁界テスト信号のリアルタイム表示; - Kerr画像分析に基づいて、サンプルに対して局所的 (220 nm) またはグローバルにヒステリシスループスキャンを実行します。
