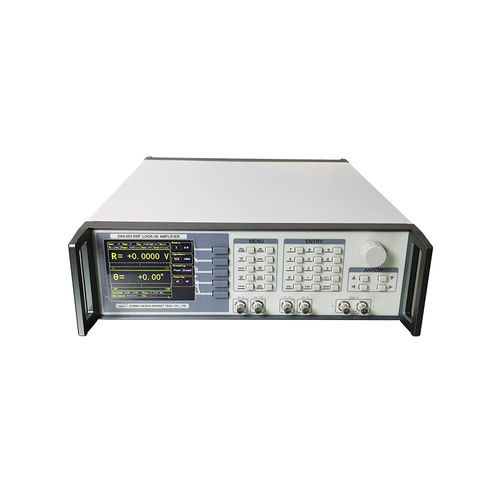

ロックインアンプ DXA-003

信号差動アナログ

周波数: DCから10MHz; 時定数: 30nsから4.4ks; 動的予備力: @120 dB; フルスケール感度: 1 nVから1 V; ノイズは6nVに低く // √ Hz; スコープ、スペクトラムアナライザー; PIDコントローラー、AM変調。 入力チャンネル 低ノイズのアナログプリアンプを使用すると、DXA-003の信号入力をシングルエンドまたは差動電圧モードで動作するように切り替えることができ、入力ノイズは6 nV/& radic;Hz @ 100 kHzです。 入力インピーダンスは50 Ω または10 MΩ で、フルスケールの入力電圧感度は1 nVから1Vの範囲です。 2つのラインフィルター (50/60Hzおよび100/120Hz) はライン関連の干渉を除去するように設計されています。 プログラム可能なゲインアンプは、入力信号の大きさに応じてシステムのダイナミックリザーブを調整するために提供されているため、DXA-003は最大120dBの本質的に大きなダイナミックリザーブを備えています。 250MSPSのサンプリングレートは、高精度の14ビットA/Dコンバータによって決定され、エイリアシングを回避するように特定のフィルタが設計されています。 参照チャネル DXA-003のための参照信号を提供するために、外部から適用された正弦波または方形波、またはそれ自身の内部合成された参照源を使用することができる。 機器が内部参照モードに設定されている場合、内部精度安定化発振器とデジタル合成アルゴリズムを使用して、入力信号を乗算する正弦波出力を生成します。内部参照モードを選択するときに、参照位相ノイズはほとんどありません。 デジタル位相シフト技術を利用して、基準信号の位相を0.001 ° の分解能で調整することができた。 内部参照モードは、1 mHzから10 MHzまでの固定周波数で動作することができる。 さらに、外部参照は、正弦波参照信号やTTL論理参照信号などのDXA-003にも適用できます。 外部参照信号の立ち上がりおよび立ち下がりエッジは、内部位相ロックループ (PLL) をトリガするために印加される。 参照信号の周波数に基づいて、DXA-003により高調波検出を行うことができる。 測定可能な高調波の最大周波数は基本周波数の32767倍であり、最大動作周波数10 MHz未満でもあります。 デジタルdemodulatorおよび出力フィルター DXA-003の重要なコンポーネントは、デジタルデモジュレータです。 従来のアナログロックインアンプと比較して、DXA-003の内部デジタル変調器は、DCドリフトとオフセットによって引き起こされる測定エラーを効果的に拒否します。 さらに、デジタル変調器の内部コヒーレント信号の乗算を最適化することにより、計算エラーが最小限に抑えられ、機器が入力弱信号を正確に検出できるようになります。 10 nsから4.4ksまでの出力ローパスフィルタの時定数は、6,12、18、24、10、36、42、および48 dB/octロールオフの選択で選択できます。 このローパスデジタルフィルタは、250 MHzのサンプルレートを有する高性能デジタルフィルタを使用して実装される。 DXA-003で使用されるデジタル変調とローパスフィルタは、高い動的予備力 (>120dB) と正確な位相 (絶対位相誤差 <1度) を保証します。 さらに、入力信号の周波数が200 Hzより低い場合、同期フィルタを使用して参照信号の高調波の影響を排除することができ、DXA-003が低周波信号を迅速かつ効果的に検出できるようにします。
