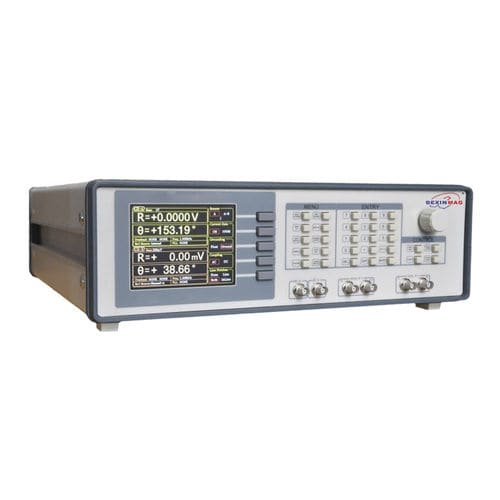

ロックインアンプ DXA-001

信号差動アナログ

入力チャンネル 低ノイズのアナログプリアンプを使用すると、DXA-001の信号入力をシングルエンドまたは差動電圧モードで動作するように切り替えることができ、入力ノイズは10 nV/& radic;Hzです。 入力インピーダンスは10 MΩ で、フルスケールの入力電圧感度は1 nVから1Vの範囲です。 さらに、DXA-001は、10 ^ 6または10 ^ 8 V/Aの可変電流ゲインを持つ電流測定にも使用できます。 2つのラインフィルター (50/60Hzおよび100/120Hz) はライン関連の干渉を除去するように設計されています。 プログラム可能なゲインアンプは、入力信号の大きさに応じてシステムの動的リザーブを調整するために提供されているため、DXA-001は最大100dBの本質的に大きな動的リザーブを持っています。 312.5KSPSのサンプリングレートは、精密な24ビットA/Dコンバータによって決定され、エイリアシングを回避するように特定のフィルタが設計されています。 参照チャネル DXA-001のための参照信号を提供するために、外部から適用された正弦波または方形波、またはそれ自身の内部合成された参照源を使用することができる。 機器が内部参照モードに設定されている場合、内部精度安定化発振器とデジタル合成アルゴリズムを使用して、入力信号を乗算する正弦波出力を生成します。内部参照モードを選択するときに、参照位相ノイズはほとんどありません。 デジタル位相シフト技術を利用して、基準信号の位相を0.01 ° の分解能で調整することができた。 内部参照モードは、1 MHzから100 kHzまでの固定周波数で動作することができる。 さらに、外部参照は、正弦波参照信号やTTL論理参照信号などのDXA-001にも適用できます。 外部参照信号の立ち上がりおよび立ち下がりエッジは、内部位相ロックループ (PLL) をトリガするために印加される。 参照信号の周波数に基づいて、DXA-001により高調波検出を行うことができる。 測定可能な高調波の最大周波数は基本周波数の32767倍であり、最大動作周波数である100 kHz未満でもあります。 表示 DXA-001は、画面として5.6インチ640 × 480 TFTカラーディスプレイを使用しています。 X、Y、R、およびシータなどのDXA-001によって測定されたデータは、最大4つのトレースに保存されます。 トレース値は、時間の関数としてトレース値を示す棒グラフまたはストリップチャートとして表示することができる。
