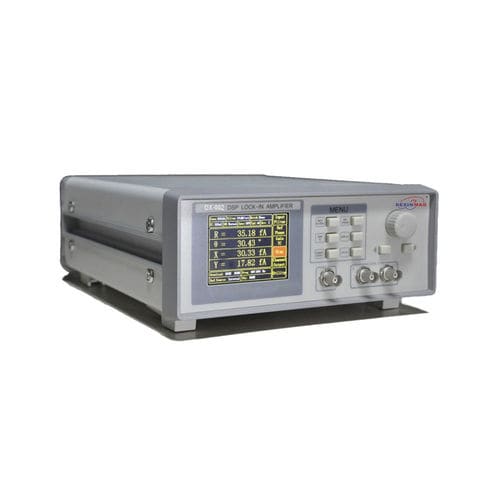

ロックインアンプ DXA-002

信号差動デジタル

入力チャンネル DXA-002は、シングルエンドモードまたは差動電圧モードの入力信号を検出する。 超低ノイズのプリアンプを使用すると、入力ノイズは9 nV/& radic;Hz @ 997 Hzと低くなります。 入力インピーダンスは10 MΩ で、フルスケールの入力電圧感度は1 nVから1 Vの範囲です。 その上、DXA-002は10 ^ 6または10 ^ 8 V/Aの利得で現在の測定に使用することができます。 2つのラインフィルター (50/60Hzおよび100/120Hz) は、電力周波数の干渉を排除するように設計されています。 プログラム可能なゲインアンプを使用してシステムのダイナミックリザーブを調整するDXA-002で、120 dBの高ダイナミックリザーブを維持できます。 参照チャネル 参照信号は、外部モードまたは内部モードで動作できます。 内部モードでは、正確で安定した内部発振器は、入力信号によって乗算される内部基準として正弦波を生成します。 この内部信号には位相ノイズがない。 デジタル位相シフト技術では、参照信号の位相分解能は0.01degである。 DXA-002は、このモードで50 mHzから120 kHzまでの任意の固定周波数で動作できます。 外部モードでは、参照信号は、正弦波またはTTLパルスまたは方形波であり得る。 外部参照信号の立ち上がりまたは立ち下がりエッジは、外部信号をロックするために位相ロックループ (PLL) をトリガする。 参照信号の周波数に基づいて、DXA-002は入力信号の高調波を検出することができる。 最大高調波信号周波数は基本周波数の32,767倍に達する可能性があり、最大高調波周波数は機器の最大動作周波数を120 kHz超えることはできません。 表示 DXA-002は3.5インチ320x240カラーTFT-LCDを持っています。 X、Y、R、 & シータなどのDXA-002の測定結果を数値で示す。
