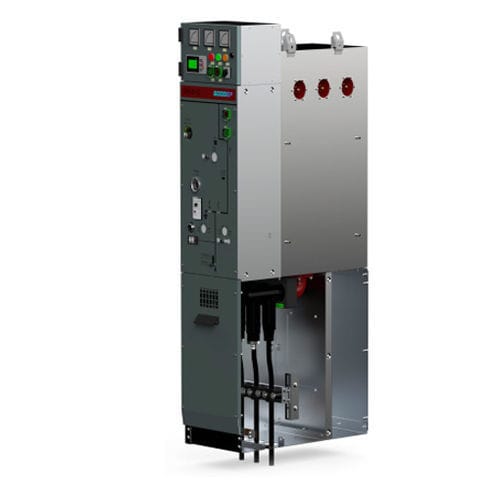

ドライエア絶縁リングメインユニット GDSGR-12

二次一次AC

I - .電流計 2. - Mlcro-computer統合保護装置 3. - メインスイッチのエネルギー状態を表示するインジケーター 主スイッチの動作機構のエネルギー状態を、インジケーターを見ることで知ることができます。 4. - エネルギ-蓄積操作穴 操作ハンドルでエネルギー蓄積機構軸を回転させ、メインスイッチ操作機構にエネルギーを蓄積する。 5. - 蓄電機構操作穴の南京錠装置 南京錠装置と一緒にインカゴに入れた南京錠プレートが穴を塞ぎ、南京錠装置を押した時だけ操作ハンドルがホロ内に挿入されるようにします。そして、この装置は、権限のない人が間違って操作するのを防ぐために、南京錠がかけられている必要があります。 エアボックスの外側に対する内部の空気圧を表示します。 7 .カウンターインジケーター メインスイッチ操作機構の累積開閉回数を表示します。 8.0bscrvation Window 接地スイッチ、断路器スイッチの開閉位置を観察するための窓です。 9. - 接地電磁ロック 接地スイッチは、充電されていない状態でないと操作できません。 10. - 接地スイッチの操作ホロ 操作ハンドルで接地スイッチの操作軸を回転させ、接地スイッチの開閉制御を行います。 アイソラトッド照明ボタン 観察窓のランプは、照明ボタンで制御します。 12-静電容量式充電インジケーター 充電インジケータは、ブッシングが充電されているかどうかを示すもので、インジケータの下にある3つのソケットは、2次チェック段階で使用することができます。充電インジケータは、効果的にその寿命を延ばすことができるスイッチボタンを設定します。 13. - カブロチャンバードア 14. - レモト/ローカル変換スイッチ 15. - SF6フリー
