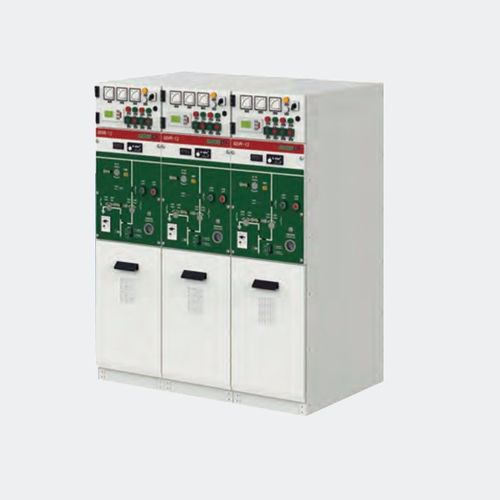

固体絶縁スイッチギヤリングメインユニット GSVR-12 series

二次一次AC

1. - セカンダリーコントロールボックス 2. - コンピュータ統合保護装置 3. - ポテンシャル・インジケータ ポテンシャルインジケータは、ブッシングが寿命かどうかを示します。インジケータライトの下にある3つのソケットは、二次チェック段階で使用することができます。ポテンシャルインジケータは、寿命を延ばすためにプッシングボタンを追加することができます。 4. - スプリングチャージングホール 操作ハンドルで充電機構シャフトを回転させ、マスタースイッチの操作機構を充電します 5. - スプリングチャージ式南京錠 スプリングチャージ穴は、ロック装置の連動した南京錠プレートで覆うことができ、南京錠装置を回すだけで操作ハンドルの挿入が可能です。南京錠を追加することで、不正使用を防止することができます。 6. - カウンター カウンターは、マスタースイッチの動作機構の開閉頻度を示します。 7. - ディスコネクター/アーススイッチ用南京錠 アーススイッチ/ディスコネクターの操作穴は、ロック装置の連動した南京錠プレートで覆うことができ、南京錠装置を回すだけで操作ハンドルの挿入が可能です。南京錠を追加することで、不正使用を防止することができます。 8.アーシングスイッチの操作穴 操作ハンドルでアーススイッチ操作軸を回転させ、アーススイッチの開閉を行います。 9. - アーシングスイッチ電磁ロック アーススイッチへの操作は、スイッチが未充電の状態でのみ可能です。 10.ケーブルコンパートメントインターロック ハンドルを上下にスライドさせると、ケーブルコンパートメントドアの開閉ができます。 11.ケーブルコンパートメント DIN 47636に準拠したコネクティングブッシュを備えたケーブルコンパートメントが、絶縁された完全シールドのケーブルを介して、入線または出線ケーブルと接続します。
