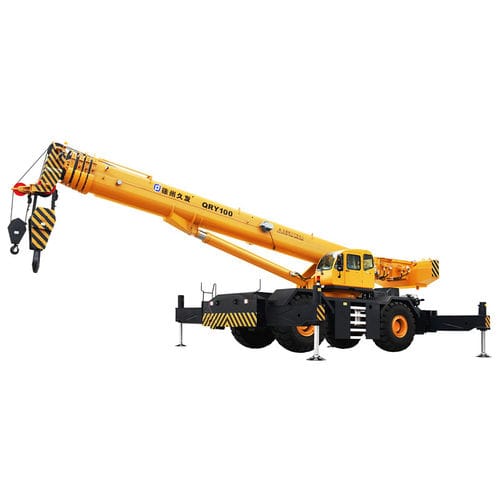

移動可能クレーン RT100

ブーム伸縮式不整地

注意点。 荷重の上げ方の説明 1) 表中の定格吊荷重値は、クレーンをセットしたときの最大吊能力です。 堅固で平らな地面に設置してください。荷重は転倒荷重の 75%を超えてはならない。 2) 表中の総定格吊り上げ荷重は、フック及びスリングの重量を含んでいます。 3) 表中の作業半径はブームの変形量を含めた実測値ですので、作業半径に合わせて作業を行ってください。 4) 風圧が 125N/m2 になっても、風圧が 125N/m2 になってもアウトリガを全開にした状態での吊り上げ作業は可能ですが、タイヤを装着した状態での吊り上げ作業や、荷物を持っての走行は禁止です。 システム構造の説明 1.ブーム 円形 U のタイプ箱の 5 つのセクション完全な力の ordinal および同期化された望遠鏡ブーム。同期システムは 2 つの望遠鏡シリンダー、延長ケーブルの 2 つのコレクションおよび引き込み cable.One シリンダー制御 2 セクション ブームから、他の 1 つは 3 セクション ブームを制御し、第 3、第 4 および第 5 ブームの終わりは延長および引き込まれたケーブルによって同期化された望遠鏡を成っています。 ブームの望遠鏡セクションはナイロンスライダーによって支えられます。 完全引き込み長 --12.1m 最大延長長 46.5m 延長速度 200秒 根の直径 -- 395mm ブームエレベーション ブームの角度 -- 10°~78° ブーム上昇速度 --10°~78°，170s 2.じこくさいきょうつうしんこうかいぎ 2段ブームはトリプルオフセット(タイルタイプ)のスイングアラウンドタイプで、ジブヘッドはシングルシーブ。 ベースブーム部の右側からトップ部が伸縮するトラスタイプ。 長さ -- 10.68-18.68m オフセット -- 0°，30°
