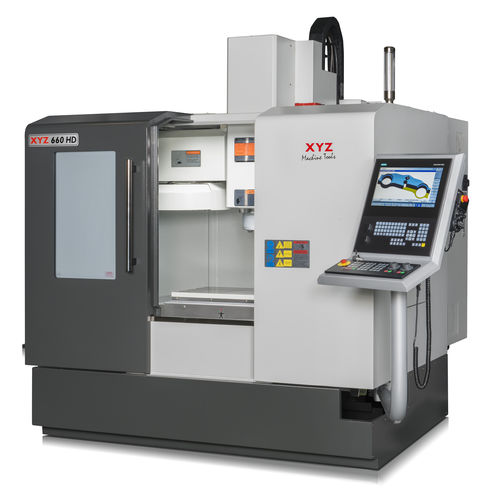

3軸マシニングセンタ XYZ 660 HD縦型ロータリーテーブルBT 40
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸
- 主軸の方向
- 縦型
- タイプ
- ロータリーテーブル
- スピンドル
- BT 40, SK40, CAT40
- ツールステーション数
- 12ツールステーション
- 関連機能
- タップ加工, 切断
- 応用
- チタン用, 鋳鉄用
- その他の特徴
- 剛性, ダイレクトドライブ, 工具自動取り換え機能付
- X軸移動距離
660 mm
(25.98 in)- Y軸移動距離
450 mm
(17.72 in)- Z軸移動距離
500 mm
(19.69 in)- 回転速度
最大: 12,000 rpm
(75,398 rad.min-1)最少: 5 rpm
(31 rad.min-1)- 出力
21 kW, 25 kW
(28.55 hp, 33.99 hp)- X軸の移動速度
最大: 24,000 mm/min
(16 in/s)最少: 1 mm/min
(0 in/s)- Y軸の移動速度
最大: 24,000 mm/min
(16 in/s)最少: 1 mm/min
(0 in/s)- Z軸の移動速度
最大: 24,000 mm/min
(16 in/s)最少: 1 mm/min
(0 in/s)- 最大テーブル積載量
500 kg
(1,102 lb)- 最大ツール重量
6 kg
(13.2 lb)- 位置決め精度
5 µm
- 繰返し精度
2 µm
- ツール交換時間
最大: 5 s
最少: 4 s
- 総重量
3,400 kg
(7,495.72 lb)- 全長
2,000 mm
(78.7 in)- 全幅
2,100 mm
(82.7 in)- 全高
2,600 mm
(102.4 in)
詳細
ターサイトコーティングを施したスライドを備えた硬化ボックスウェーは、工作機械構造における最良のソリューションとして知られ、長年にわたりXYZマシンのファーストチョイスとなっています。機械重量と硬化ボックススライドを組み合わせることで、高剛性の加工プラットフォームが保証され、特にインコネル、チタン、鋳鉄、ステンレス鋼など、さまざまな材料の断続切削において、優れた振動減衰性を実現します。
設置面積は2000×2100×2600mmと小さく、ほとんどの店舗で余裕をもって現代の生産能力を発揮できるVMCです！XYZ 660は、堅牢なリブ鋳造、幅広のボックス型スライドウェイ、3軸すべてに強力なダイレクトドライブを搭載した、当社製品の中で最も小型のHD VMCです。XYZ 660 HDは、自動12ステーションツールチェンジャーを搭載し、660 mm x 450 mm x 500 mmの移動量で、ほとんどのコンポーネントに対応できます。XYZでは、VMCを購入する前に、実際に金属を加工しているところを見ることが重要だと考えています。写真や仕様書を見るだけでは十分ではありません。
標準装備
-シーメンス 828D ShopMill または
-ハイデンハインTNC 620コントロール。
-タッチスクリーン
-最適化されたデジタルサーボ
-焼入れテーブル
-高圧フラッドクーラント
-クーラントウォッシュダウン
-LEDワークライト
-リモート電子ハンドホイール
-清掃しやすい切り屑トレイ
-全軸にスチールコンセルティーナガードを装備
-ステンレススチールフロアパン
-パウダーコーティングされたガード
-プルスタッド
-ネットワーキング
-USBポート
---
