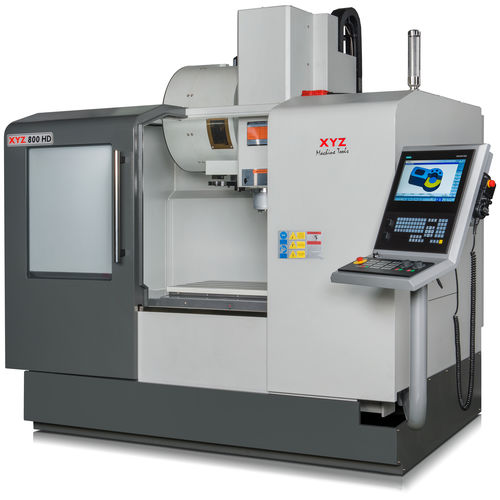

3軸マシニングセンタ XYZ 800 HD
縦型ロータリーテーブル鋳鉄用

3軸マシニングセンタ
3軸マシニングセンタ
3軸マシニングセンタ
3軸マシニングセンタ
3軸マシニングセンタ
3軸マシニングセンタ
お気に入りに追加する
商品比較に追加する


特徴

軸の数
3軸
主軸の方向
縦型
タイプ
ロータリーテーブル
加工材料
鋳鉄用
スピンドル
BT 40, SK40, CAT40
ツールステーション数
24ツールステーション
関連機能
タップ加工, 切断
応用
チタン用
その他の特徴
高性能, コンパクト, 高剛性, 工具自動取り換え機能付
X軸移動距離

800 mm
(31.5 in)

Y軸移動距離

500 mm
(19.69 in)

Z軸移動距離

510 mm
(20.08 in)

回転速度

最大: 12,000 rpm
(75,398 rad.min-1)

最少: 5 rpm
(31 rad.min-1)

出力

21 kW, 25 kW
(28.55 hp, 33.99 hp)

X軸の移動速度

最大: 24,000 mm/min
(16 in/s)

最少: 1 mm/min
(0 in/s)

Y軸の移動速度

最大: 24,000 mm/min
(16 in/s)

最少: 1 mm/min
(0 in/s)

Z軸の移動速度

最大: 24,000 mm/min
(16 in/s)

最少: 1 mm/min
(0 in/s)

最大テーブル積載量

900 kg
(1,984 lb)

最大ツール重量

7 kg
(15.4 lb)

位置決め精度

5 µm

繰返し精度

2 µm

ツール交換時間

2.5 s

総重量

4,400 kg
(9,700.34 lb)

全長

2,250 mm
(88.6 in)

全幅

2,250 mm
(88.6 in)

全高

2,750 mm
(108.3 in)

詳細

ターサイトコーティングを施したスライドを備えた硬化ボックスウェーは、工作機械構造における最良のソリューションとして知られ、長年にわたりXYZマシンの第一選択となっています。機械重量と硬化ボックススライドを組み合わせることで、高剛性の加工プラットフォームが保証され、特にインコネル、チタン、鋳鉄、ステンレス鋼など、さまざまな材料の断続切削において、優れた振動減衰性を実現します。 XYZ 800 HDは、コンパクトで高い能力を持つ人気の機械です。堅牢な鋳造リブ構造、24ステーションアームタイプツールチェンジャー、振動吸収ボックススライドなど、日々どんな材料から切断されるかわからない一般的なサブコントラクターに最適な剛性の高い機械です。 XYZ 800 HDは、最も過酷な材料でも、他のほとんどの競合VMCより速く切断することができます。XYZでは、機械の購入プロセスにおいて、購入前に金属を切断する機械を見ることが本当に重要だと考えています。したがって、XYZ HDのデモを見に、英国のショールームに行くことをお勧めします。 標準装備 -Siemens 828D ShopMill または Heidenhain TNC 620 コントロール。 -タッチスクリーン -最適化されたデジタルサーボ焼入れテーブル -高圧フラッドクーラントクーラントウォッシュダウン -LEDワークライト -リモート電子ハンドホイール -清掃しやすい切り屑トレイ -全軸にスチールコンセルティーナガードを装備ステンレススチールフロアパン -パウダーコーティングされたガード、プルスタッド。 -ネットワーキング -USBポート

---

ビデオ

カタログ

XYZ-Catalogue-2018
XYZ-Catalogue-2018
51 ページ
*価格には税、配送費、関税また設置・作動のオプションに関する全ての追加費用は含まれておりません。表示価格は、国、原材料のレート、為替相場により変動することがあります。
