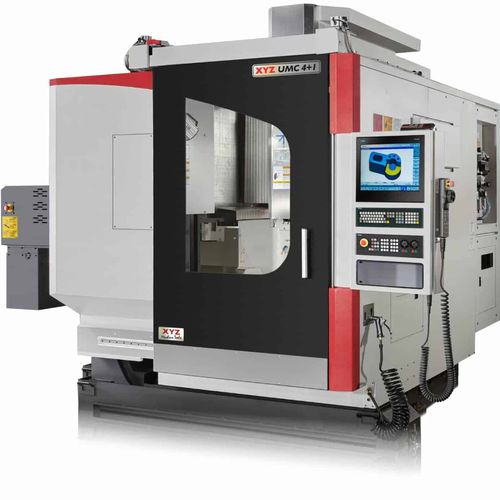

5軸フライス盤 XYZ UMC 4+1

縦型回転テーブルBT 40

UMC-5Xの導入と成功の後、私たちは、同時5軸動作の利点を理解しながらも、その投資を正当化できないお客様との対話を多く持ちました。その結果、UMC 4+1の誕生に直接つながりました。UMC 4+1は13万円以下のスタート価格で、UMC-5Xと比較して約3万円のコスト削減を実現し、同時5軸動作を必要としないお客様にもコスト競争力の高い5軸加工への参入を提供します。 XYZ UMC 4+1は、UMC-5Xと同様に、軸移動量600×600×500mm（XYZ）、回転速度90回転/分、荷重600kgの600mmトラニオンスタイルロータリーテーブルを搭載し、加工環境を共有します。スピンドルは12,000回転/分、15,000回転/分のインラインスピンドルと、最大24,000回転/分のモーターライズドユニットから選択可能です。制御には、15インチのタッチスクリーンインターフェースを備えた人気のシーメンス828Dショップミルシステムを採用しています。 標準装備 -シーメンス828D 15インチタッチスクリーンコントロール -マルチフェイスマシニング -ハイデンハイン RCN238 高解像度ロータリースケールエンコーダー（ピボットセンター） +5秒アーク -DCM - ダイナミックコリジョンモニタリング -TSC - サーマルスピンドルコンペンセーション -SVS - スピンドル振動監視装置 -クーラントガン -切粉コンベアとビン -20気圧スルースピンドルクーラント オプション装置 自動運転用ロボット トラオリ/キネマティック用基準球（データムセッティング）。 高圧ポンプによるスピンドルクーラント（70bar） ワークセット用プローブ ツールセッティングプローブ キネマティクス A'傾斜軸の支点とC'回転軸の回転中心の設定は、機械加工パーツの精度と正確さを左右する重要なポイントです。
