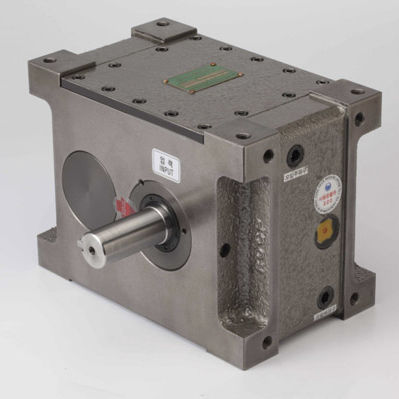

オシレーターインデクサー CP series

カム機械用-翻訳中-

CPシリーズ 説明 CPシリーズは、入力軸に2枚のプレートカムを組み合わせ、出力軸にカムフォロワーベアリングを固定しています。 これら2つのシャフトが平行に配置されているため、テーブルの回転運動だけでなく、与えられたストロークと停止を転送するコンベアシステムの駆動にも適しています。 CPシリーズは、入力軸を回転させるだけで出力でストロークの転送と停止を繰り返すことができ、モータが単独で運転しているときにコンベヤに（他のユニット）を採用する場合には、ブレーキやストッパなどの他の補助装置を止める必要があるというメリットがあります。 特徴 1. ストップのインデックス番号 小さいインデックス角度は、1 ～ 4 ストップで使用できます。 4つのストップを備えたローラーギアインデックスドライブは、一般的に180°以上の最小インデックス角度を必要としますが、CPシリーズは最大90°のインデックス角度を設計できるため、容易な動き設計が可能です。 2. 最大45°の振動角を有する発振カムを用意しています。 3. 無制限の取付位置 6つの取付位置すべてが使用可能で、柔軟なシステム設計が可能です。 4. 最適なサイズを選択するために、45-315ミリメートルから軸方向の距離（シャフトから軸）のために利用可能な標準化された11モデルの広い範囲。 5. 正確な繰り返し性 出力軸用のカムフォロワーベアリングは、バックラッシュを最小限に抑えるために予め搭載された機構の下にあり、正確な再現性とスムーズな動きを保ちます。 6. 多様なオプション利用可能な トルクリミッタ、減速機、クラッチ、ブレーキなどの様々なオプションを組み合わせることができます。
