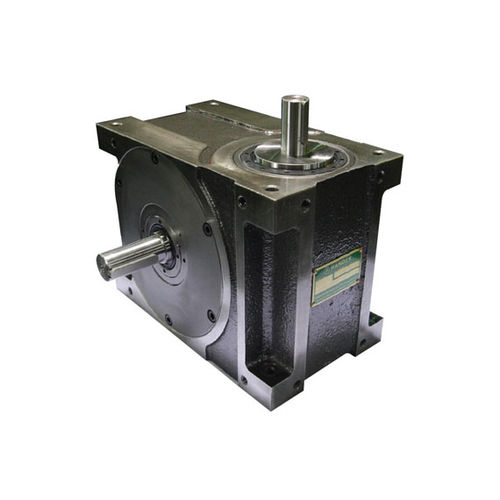

回転式インデクサー CU series

カム機械用

CUシリーズ 説明 CUシリーズ製品には、CFやCSシリーズなどの標準タイプのローラーギアインデックスドライブよりも大きなカムがあります。 大きなカムは、既存の標準タイプのカムが関与するアンダーカット、制限された圧力角度などの問題を解決するのに役立ちます。 CUシリーズは、2ストップインデックス用に最大120°のインデックス角度で設計できますが、一般的なローラーギアインデックスドライブではその270°を使用します。 標準タイプのインデックスドライブは、住居時間を長くするために、クラッチ、ブレーキ、サーボモータ、または高価な送電システムなどの外部機器を必要としますが、CUシリーズは、住居時間を簡単かつ効果的に制御するより広いドウェル角度を可能にします。 特徴 1. インデックス角度を 小さくすると、インデックス角度が小さくなり、サイクルタイムの住居時間が長くなります。 2. 標準化されたサイズ 4 軸方向の距離 (シャフトから軸) S 80 200ミリメートル 3. 柔軟な取付位置 基本的には6面全ポジションがフロントサイドにタップで取付できます。 4. オプション トルクリミッタ、減速機、クラッチ、ブレーキモーターなどを取り付けることができます。
