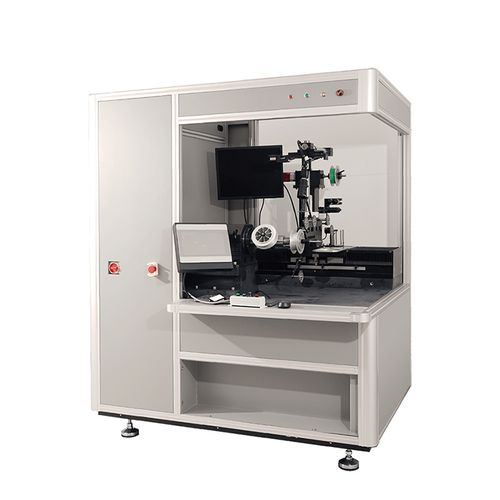

光ファイバーコイル用巻取り器

精密

OFCW02V3.2の多極式繊維コイル巻線機は、4極、8極、16極などの巻線方式で繊維コイルを巻くために特別に設計された装置です。4極、8極、16極などの巻線方式で、様々な仕様の繊維コイル製品を製造することが可能です。工学的設計、簡単な操作、高い制御精度、高度な自動化という特徴を持ち、高精度のファイバーコイル製品の巻線に適しています。 特徴 1.4極、8極、16極など、さまざまな多極対称の巻線方式による高精度なファイバーコイルの巻線に適しています。 2.精密な大理石の台座を採用し、機器の安定した稼働を実現しました。 3.精密サーボモーション制御システム＆PLC制御システムにより、操作は正確で自動化の度合いも高いです。 4.画像取得・表示システムにより、タッチスクリーンの操作がより簡単になりました。 5.オンライン張力クローズドループフィードバックシステムにより、巻線工程での張力が安定し、高い歩留まりを実現しています。 6.テンション、スピード、長さ、巻き数、層数など、巻き取り時のさまざまなデータを自動的に記録します。 仕様 1.適応巻取り繊維径範囲：0.08mm～Ø0.25mm 2.適応ファイバーコイルスタンディング外径範囲：15mm～200mm 3.適応型ファイバーコイル立ち上げ幅：≦200mm 4.巻取り速度：≦60r/min 5.テンションコントロール範囲：3g～20g 6.張力変動範囲：±0.2g 7.回転精度：0.01回転 8.装置寸法（L×W×H）：1580mm×1120mm×1950mm 9.総重量：1500kg
