絶縁ケーブル端末処理材

中圧

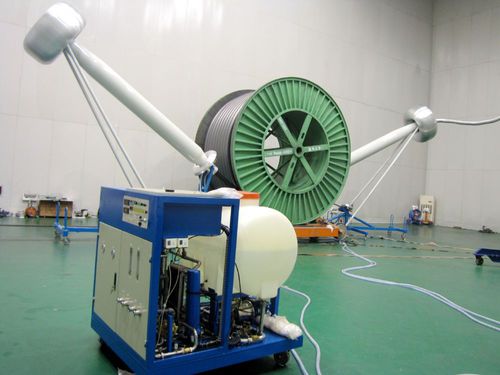

ケーブルエンド終端ケーブル終端は、IEC 60840 (30-150kV)、IEC 62067 (150-550kV)、IEC 60060-1、IEC 60060-2、IEC 60270に従って、プラスチック絶縁された中電圧ケーブルおよび高電圧ケーブルのルーチン、サンプル、およびタイプテストで使用されます。 これらは、試験対象物と高電圧試験システムとの間の接続として機能します。 テストするケーブルの試験電圧に応じて異なる技術を使用するケーブル終端の2つのモデルがあります。 オイル終端システムは、最大 100kVの試験電圧で中電圧ケーブルをテストするために使用されます。 水終端装置は、75kV ～ 800kVの試験電圧で中電圧および高電圧ケーブルをテストするために使用されます。 水の終端に加えて、彼らは給水ユニットを備えています。 ケーブルをテストする場合、システムは閉鎖水回路を介して生成された熱損失を抽出し、同時に抵抗性応力評価媒体の導電率を監視します。
