DC〜4GHz
0~15dB 1dB ステップ
2ワット
コネクタタイプSMA,N,TNC,F,BNCなど。
利用可能です。
高度なマイクロストリップ技術、超小型を使用して
減衰値は、電源投入状態で調整可能です、いいえ
突然の大きな反射がありません。
革新的な技術を採用し、電源投入時のアッテネーターにおける
アッテネーターで減衰量を調整する際に、突然の大きな反射が発生することがありません。
アッテネーターの急激な反射を防ぎ、予備RF回路を焼損させることなく、システムを維持することができます。
の焼損を防止し、システムの安定性を保ちます。

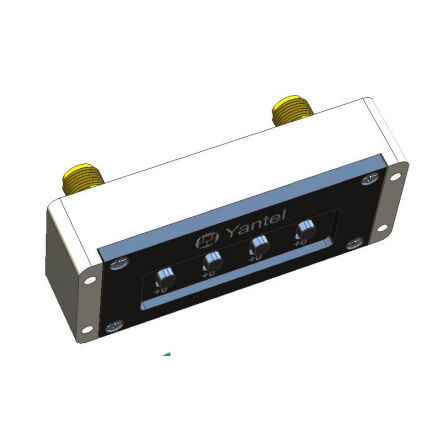

ステップアッテネーター1dB, 2dB, 4dB, 8dB
16種類のアッテネーション値
高い減衰精度、低い挿入損失
高い調整精度
低コスト - 高性能
RF信号の送信(受信)距離を正確に調整する。
信号の送信(受信)距離を精密に調整します。調整精度は5cmが限界です。
スイッチの繰り返し精度は平均10000回(5000サイクル)以上。
1スイッチあたり
PC(ポリカーボネート)スイッチ、動作温度は120℃。
120℃まで対応可能です。
電源投入時の減衰量は調整可能です。
テストデータの連続読み取りが可能です。
周波数範囲 DC〜4.0GHz
減衰量 0~15dB
ステップ値 1dB
挿入損失 at 0dB (typ.)
SMAコネクタ 0.45dB at 1 GHz
0.55dB 2GHz
1.10dB 3GHzにて
1.30dB 4GHz
減衰精度 typ.
SMAコネクタ 0~+0.50dB at 1GHz
0~+0.85dB 2GHzにて
0~+1.55dB 3GHzにて
0~+2.50dB 4GHzにて
公称インピーダンス 50Ω
平均出力 2W
動作温度 -40℃~+85
---
