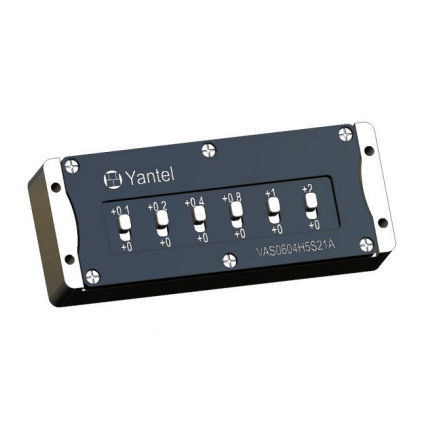

DC〜3GHz
0〜4.5dB(0.1dBステップ
2ワット
SMAコネクタの選択
高度なマイクロストリップ技術を使用、超小型サイズ
減衰値は、電源投入状態で調整可能で、突然の大きな反射はありません。
突然の大反射。
革新的な技術を採用しているため、減衰量調整時にアッテネータに発生する
アッテネーターで減衰量を調整する際に、突然の大きな反射が発生することがありません。
アッテネーターの急激な反射を防ぎ、予備RF回路を焼損させることなく、システムを維持することができます。
の焼損を防止し、システムの安定性を保ちます。
ステップ値 0.1dB, 0.2dB, 0.4dB, 0.8dB, 1dB, 2dB
46種類のアッテネーション値
高い減衰量精度、低い挿入損失
高い調整精度
低コスト - 高性能
RF信号の送信(受信)距離の調整
信号の送信(受信)距離を精密に調整します。調整精度は5cmが限界です。
スイッチの繰り返し精度は平均10000回(5000サイクル)以上。
1スイッチあたり
PC(ポリカーボネート)スイッチ、動作温度は120℃。
120℃まで対応可能です。
電源投入時の減衰量は調整可能です。
テストデータの連続読み取りが可能です。
周波数範囲 DC~3GHz
減衰量 0~4.5dB
ステップ値 0.1dB
挿入損失 at 0dB (typ.)
0.55dB at 1 GHz
0.70dB 2GHzにて
1.0dB at 3 GHz
減衰量精度 typ.
-0.1~+0.50dB @ 1GHz
0~+0.9dB 2GHzにて
0~+1.6dB 3GHzにて
公称インピーダンス 50Ω
平均出力 2W
動作温度 -40℃~+85
---
