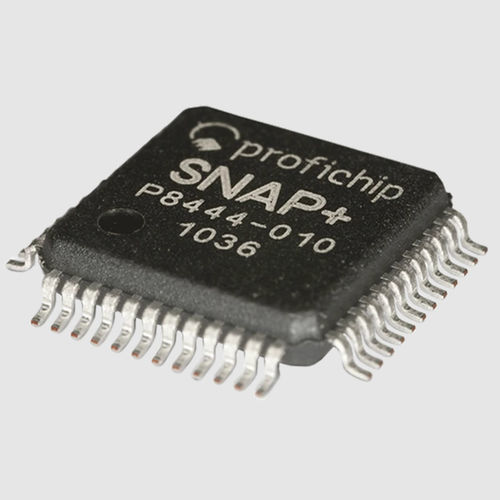

デジタルマイクロチップ SNAP+

アナログ検出用

スライスバス・バックプレーンの基本情報： シングル・マスター・システム 最大64スレーブ（ノード）ステーション ポイント・ツー・ポイントLVDSフィジカルによる48MBit/sの非同期シリアル・データ伝送 ノードからマスターへの初期化および非同期イベント通信用追加アラーム・ライン モジュール構成に関する外部情報なしで、スライスバス・マスターから完全なシステム検出が可能 エラー検出メカニズム： 全てのテレグラムにハミング距離4のCRCコード（3ビット・エラーは全て検出されます。） ウォッチドッグ機能：各ノード内部でスライスバス・マスターを監視 「SliceBusマスター故障時の自動シャットダウン リトライ統計により、可能性のある伝送問題を早期に検出 時間同期： 各ノードは1µsの分解能で独自のクロックを持ちます。 全てのノード・クロックはスライスバス・マスターと同期（精度<100ns） SliceBusマスターからSliceBusマスターへ、異なるプロトコルでクロック同期するオプション (Profibus DP V2、Profinet、Ethercatなど) SNAP+ 技術機能 標準I/O機能：8デジタルI/Oまたはシフトレジスタ付き最大32I/O 統合デジタル入力フィルター機能 高度なノードのためのµsタイムスタンプ付き非同期イベント・シグナリング ABオーバーサンプリング、ラッチ、リセット、出力、ヒステリシス、コンペア値、繰り返し/エンドレス・カウント、タイムスタンプ情報を追加した2つの高度なカウンタ タイムスタンプ情報付きSSI機能（速度計算：カウンタ差/時間） 分解能20 nsのパルス幅変調 周波数測定モード デジタルI/Oタイムスタンプノード(ETS: Edge Time Stamp System) 1 µs分解能の入力エッジと出力制御 (フィールドバス・サイクルから独立!)
