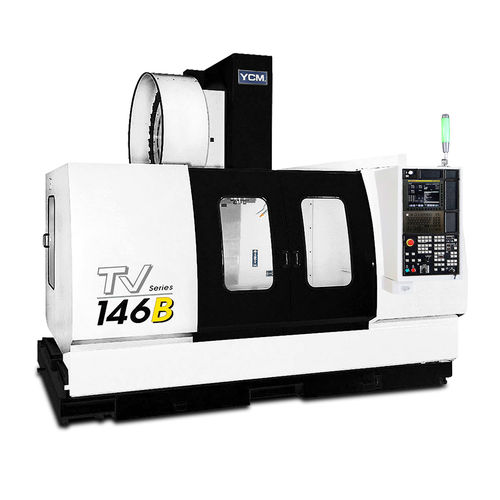

3軸マシニングセンタ TV146B
縦型BT 5024ツールステーション

3軸マシニングセンタ
3軸マシニングセンタ
3軸マシニングセンタ
3軸マシニングセンタ
3軸マシニングセンタ
3軸マシニングセンタ
3軸マシニングセンタ
3軸マシニングセンタ
3軸マシニングセンタ
3軸マシニングセンタ
3軸マシニングセンタ
お気に入りに追加する
商品比較に追加する


特徴

軸の数
3軸
主軸の方向
縦型
スピンドル
BT 50
ツールステーション数
24ツールステーション, 40ツール, 32ツール
関連機能
切断
応用
重加工用
その他の特徴
高速, 高精度, 高剛性, 高出力
X軸移動距離

1,400 mm
(55.12 in)

Y軸移動距離

620 mm
(24.41 in)

Z軸移動距離

630 mm
(24.8 in)

回転速度

6,000 rpm, 10,000 rpm
(37,699 rad.min-1, 62,832 rad.min-1)

出力

25 kW, 45 kW
(33.99 hp, 61.18 hp)

X軸の移動速度

16,000 mm/min
(10 in/s)

Y軸の移動速度

16,000 mm/min
(10 in/s)

Z軸の移動速度

16,000 mm/min
(10 in/s)

最大テーブル積載量

1,500 kg
(3,307 lb)

総重量

12,300 kg
(27,116.86 lb)

詳細

革新で独特なバースT型構造設計 米国、中国及び台湾の特許取得済み。強力なミーハナイト鋳鉄を採用し、高剛性の本体及び軸方向の作動構造を有し、最適な動的水平精度及び耐久性を表現することができます。 長距離 (X軸) のスライドレールは固定コンポーネント (ベース)の上に設置されています。 短距離 (Y軸) のスライドレールは長距離コンポーネント (X軸)の上に設置されています。 作業台がフルストロークのため、オーバーハング現象が発生しないです。 ベースは剛性が一番いいT型構造を採用し、フルストロークは最適な動的水平精度を得ることがでます。 革新で独特なバースT型構造設計 送りシステムは高剛性直結設計採用 X、 Y、 Z3軸はハードレールを採用し、摩擦係数が低いTurcite-Bに合わせて耐用性がいいです。 スライドレールの接触面にスクラップ技術を採用し、精度が優れます。 広いスライドレール面によって最適な切削剛性を有します。 X、Y、 Z3軸モータと高精密ボールネジによって、直結伝動及び予め張力かけており、バックラッシュが無く、精度がいいです。 ヘッド部の荷重かけ装置にガイドロッドを有し、快速移動に適合し、最適な精度が確保されます。 Y軸は4スライドレールの設計を採用し、作業台及びサドルは全面的なサポートを得ることが出来ます。
