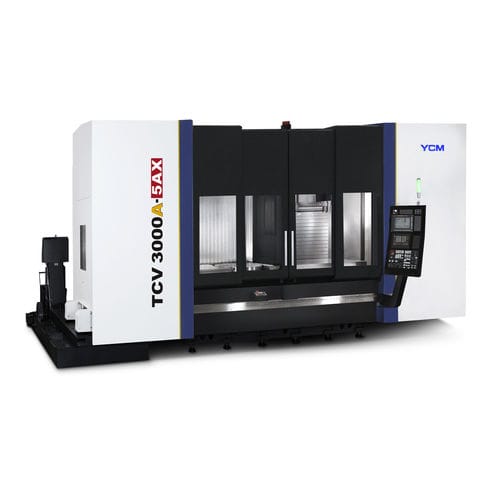

3軸マシニングセンタ TCV3000A-5AX

縦型トラベリングコラムロータリーテーブル

高剛性構造設計 マシン本体は大スパン設計を採用します。 高効率のコラム移動型設計 高速移動時に揺れない超大ポールとベースを有します。 厳しいFEM分析によってマシン構造を強化しています。 X軸の高低レールと6スライドブロックによって、剛性を強化し、長時間の加工安定性が確保されます。 高剛性構造設計 高パフォーマンス 超大加工範囲で、大型と長型の加工物の加工に最適です。 ダブル作業区の加工モードによって、長型及び複雜工作物の加工を実施することができます。 高パフォーマンス 高效率 3軸に高剛性ローラーリニアスライドレールを配置しています。 高速送り、速度は40 m/minに達します。 X軸ボールネジと冷却回路システムによって、最適な恒温状態に達し、長時間加工の精度が確保されます。 X軸システムの移動はセントロイド駆動の採用によって、軸方向の精度を確保します。 Z軸ウェイトレス設計を採用し、加工時の振動を減らし、加工物件の表面粗度を向上します。 スライドレールにスライドブロックでツールマガジンを支え、刃替システムの安定性を確保します。 高安定自動刃替装置: 40ツール (80ツール、オプション)。 バックラッシュ無しスイング式フライスヘッドと回転テーブル B軸最高回転速度は33.3 rpmで、回転角度±110° / ±120° (オプション：大トルクの主軸)。 C軸回転テーブルの最高回転速度は50 rpm (オプション：FANUC) / 90 rpm (標準：HEIDENHAIN)で、定位置精度10 sec以内となっています。
