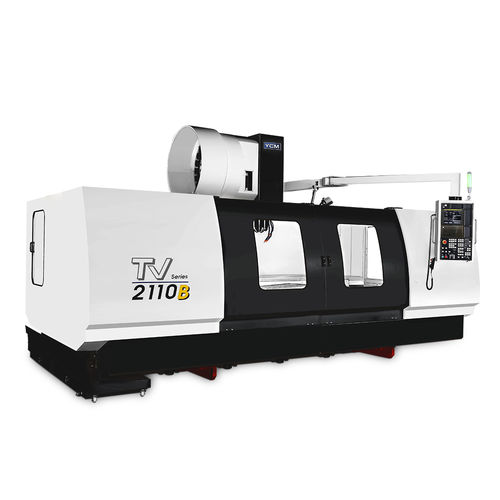

3軸マシニングセンタ TV2110B

縦型BT 5024ツールステーション

革新で独特なバースT型構造設計 米国、中国及び台湾の特許取得済み。強力なミーハナイト鋳鉄を採用し、高剛性の本体及び軸方向の作動構造を有し、最適な動的水平精度及び耐久性を表現することができます。 長距離 (X軸) のスライドレールは固定コンポーネント (ベース)の上に設置されています。 短距離 (Y軸) のスライドレールは長距離コンポーネント (X軸)の上に設置されています。 作業台がフルストロークのため、オーバーハング現象が発生しないです。 ベースは剛性が一番いいT型構造を採用し、フルストロークは最適な動的水平精度を得ることがでます。 革新で独特なバースT型構造設計 送りシステムは高剛性直結設計採用 X、 Y、 Z軸はハードレールを採用し、摩擦係数が低いTurcite-Bに合わせて耐用性がいいです。 スライドレールの接触面にスクラップ技術を採用し、精度が優れます。 広いスライドレール面によって最適な切削剛性を有します。 X、Y、 Z3軸モータと高精密ボールネジによって、直結伝動及び予め張力かけており、バックラッシュが無く、精度がいいです。 ヘッド部の荷重かけ装置にガイドロッドを有し、快速移動に適合し、最適な精度が確保されます。 Y軸は4スライドレールの設計を採用し、作業台及びサドルは全面的なサポートを得ることが出来ます。 Z軸はインナー式のスチールレールを採用し、最適なフォースフロー強度設計に適合し、スライドレール面に対して熱処理を施し、またTurcite-B式によって摩擦抵抗を減らし、同時に容積式潤滑システムの搭載によって、各スライドレール面を強制潤滑させ、精度と寿命が確保されます。
