CNC旋盤 NT-2500SY
5軸A2-812ツールステーション

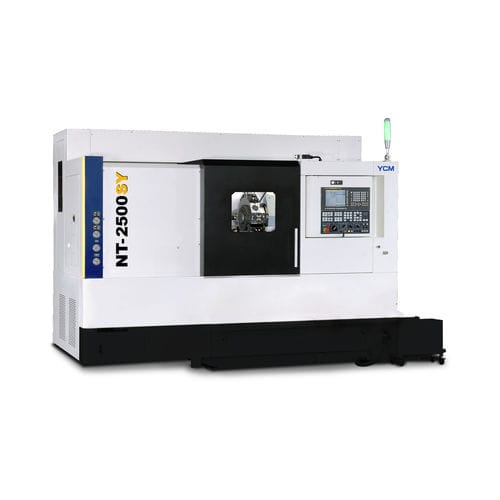

CNC旋盤 - NT-2500SY - YCM (Yeong Chin) - 5軸 / A2-8 / 12ツールステーション
CNC旋盤 - NT-2500SY - YCM (Yeong Chin) - 5軸 / A2-8 / 12ツールステーション
CNC旋盤 - NT-2500SY - YCM (Yeong Chin) - 5軸 / A2-8 / 12ツールステーション - 画像 - 2
CNC旋盤 - NT-2500SY - YCM (Yeong Chin) - 5軸 / A2-8 / 12ツールステーション - 画像 - 3
CNC旋盤 - NT-2500SY - YCM (Yeong Chin) - 5軸 / A2-8 / 12ツールステーション - 画像 - 4
CNC旋盤 - NT-2500SY - YCM (Yeong Chin) - 5軸 / A2-8 / 12ツールステーション - 画像 - 5
CNC旋盤 - NT-2500SY - YCM (Yeong Chin) - 5軸 / A2-8 / 12ツールステーション - 画像 - 6
CNC旋盤 - NT-2500SY - YCM (Yeong Chin) - 5軸 / A2-8 / 12ツールステーション - 画像 - 7
CNC旋盤 - NT-2500SY - YCM (Yeong Chin) - 5軸 / A2-8 / 12ツールステーション - 画像 - 8
お気に入りに追加する
商品比較に追加する


特徴

制御タイプ
CNC
軸の数
5軸
スピンドル
A2-8
ツールステーション数
12ツールステーション
駆動システム
サーボモータ
性能
高精度, 高性能, 高剛性
その他の特徴
Y軸付
直径

350 mm
(13.78 in)

回転速度

3,500 rpm
(21,991.149 rad.min-1)

X軸

260 mm
(10 in)

Z軸

780 mm
(31 in)

早送り速度X

20,000 mm/min
(13 in/s)

早送り速度Z

24,000 mm/min
(16 in/s)

公称出力

15 kW, 22 kW
(20.4 hp, 29.9 hp)

重量

7,450 kg
(16,424 lb)

詳細

めて優れる剛性構造と設計 30°一体化の斜め設計: 切削屑の排出能力が強いです。 高剛性橋型ベース: 振動を吸収し、構造的な変形を低減させます。 ハードレールを広げる設計: レールの幅と厚さが大きくさせられ、熱処理及び研磨加工後の精度が向上されます。加工時の精度と安定性が向上されます。 快速で信頼性がいい動力タレット: サーボ駆動によって、刃物を快速交換することができ、定位置の精度が高いです 内蔵式メイン、サブ主軸設計 精密な内蔵式主軸設計を採用し、ベルト駆動の張力、スリップ及び振動の問題がなく、並びに大径ベアリングに合わせて、マシンの剛性が向上されます。 主軸はスリーブ循環冷却を採用し、オイル温度冷却システムで温度を制御し、熱変位を減少させ、主軸の運転精度が向上されます。 大径ベアリングで剛性を高め、またベアリングの特性及び加工時による径方向、軸方向及び合成負荷の発生に合わせ、高速で精密な切削及び低速重切削に最適です。 C軸分割精度:0.001°。
