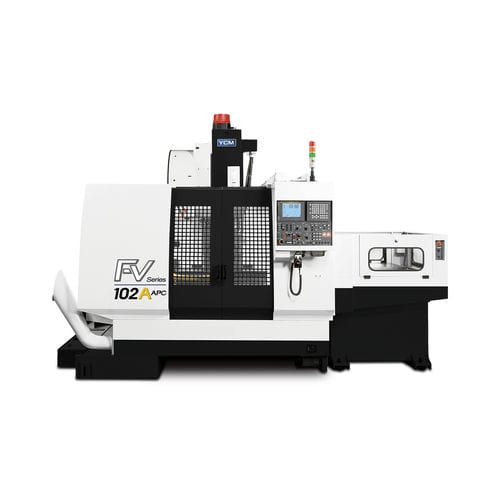

3軸マシニングセンタ FV102A-APC

縦型BBT4024ツールステーション

高速高馬力直結主軸設計 10,000 rpm主軸はスチールボールベアリングを採用しています。 12,000 rpm及び15,000 rpm(オプション)の主軸はオイル潤滑によって、主軸の回転速度が向上され、またBBT主軸によって最良な加工精度を得て、主軸の寿命が長くなります。 安定的且つ信頼的なATC ローラーカムツール交換構造を採用し、約3.5秒でツールの交換を完了し、加工時間の短縮及びマシンパフォーマンスの向上が図れます。(T-T) ツール交換構造は出荷前に72時間以上の独立運転テスト及びマシンの全機能運転テストを実施しています。 安定的且つ信頼的なATC 切削屑集中回収システム 底盤は前に向いて斜めに設計され、またスクリュー式の排出装置によって、切削屑をマシン外に排出することができます。 Y軸のスライドレール及びボールネジは全般的な保護蓋を設けています。 切削屑集中回収システム 自動交換作業台 サーボモータで歯列、ドライブアームに合わせて作業台を交換します。交換が快速で、定位置が正確です。交換時間はただ15秒で完了します。 定位置は定位置円錐を使用し、加圧後に横方向の隙間が無く、加工中の振動の発生を防ぐことができます。作業台の定位置精度及び工作物の加工精度を確保することができます。 作業台の内側とスライドレール表面が切削によって汚れないように、本機械は作業台の周りに防護板金を設置しています。 作業台の負荷が比較的大きい場合、最大の安定性及び運動特性を得るために、パラメータを調整して送り速度を調整することができます。 自動交換作業台
