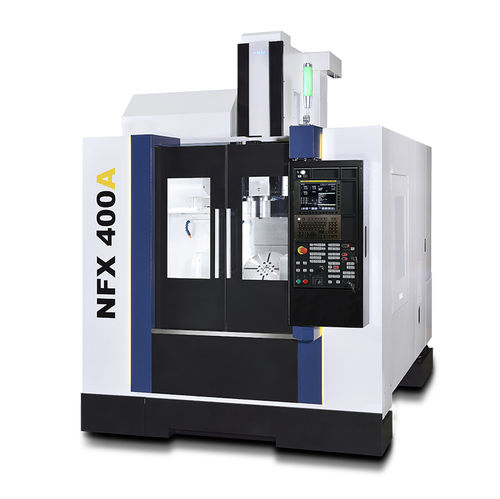

5軸マシニングセンタ NFX400A

縦型コラム型ロータリーテーブル

高剛性構造設計 幅広いベースと本體の鋳造設計によって、マシンが高速動作している際に最適なサポート性と切斷剛性が確保されます。 強力なミーハナイト鋳鐵を採用し、優れるダンピング効果及び完全な加工精度が提供されます。 高精度軸方向送り設計 精密なリニアガイドを採用し、マシンの加工速度と安定性が向上されます。 精密なボールネジとモーター直結駆動によって、トルクが高くなり、バックラッシュが低減されます。 A/C軸回転作業台 作業台の加工面とC軸の中心と同じ平面にあり、加工點の位置精度が向上されます。 ø350 mm作業台とø50 mm中心孔を備えています。 トラニオンサポートを採用し、支持剛性が強く、傾斜軸の回転角度150°(+30° / -120°)です。 最大加工物寸法 ø400 x 310 mm。 治具保留配管6管路 (空圧x2 / 油圧x4)。 ツールマガジンの特長 24 (30) 工具の円盤ターレット 40 / 60 / 90 / 120 工具チェーン式ターレット (オプション)。 ツールマガジンは自動ドアによって、切削屑の侵入を防止し、シールの壽命が延長されます。 永進機械制高回転速IDD直結式主軸 永進機械制12,000 rpm IDD直結式主軸搭載。 主軸は22 kWの馬力を有し、標準回転速が15,000 rpm(オプション)に達し、高速加工に最適です。 特殊主軸冷卻システムを提供し、マシンの加工能力を安定させます。 BBT40の主軸カッターヘッドは両面拘束の設計を採用し、加工剛性と精度が確保され、ツールの壽命が延長されます。
