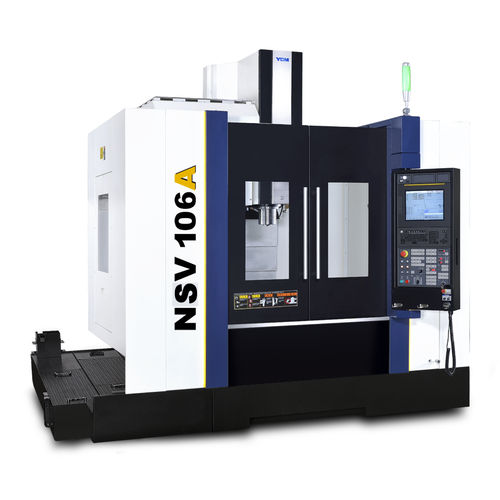

3軸マシニングセンタ NSV106A

縦型BBT4024ツールステーション

高剛性構造設計 一体成型の軸方向モータベース。 高速動作でも揺れない超大ポールとベースを有します。 先進的なFEM分析によって、本体構造を強化し、超高性能の切削効果及び加工安定性を確保することができ、高速且つ高パフォーマンスの加工ニーズを満足することができます。 三軸は45 mmのリニアレールを採用し、耐負荷能力が優れ、荷重は700 kgに達します。 X軸は6スライドブロックを採用し、パフォーマンスは旧型の4スライドブロックより50%向上されます。 最適な比例のY軸リニアレールスパンを有します。作業台はリミットの位置にある場合、作業台の重心が約Y軸リニアレールにあり、サドルのドレープ量を減少することができます。 NEW IDD直結式主軸設計 主軸とモータはIDD直結式設計を採用し、低騒音で高速運転の際に安定性がいいです。 セラミックボールベアリングを採用し、高回転速度を有し、軸方向、径方向の剛性が高く、重切削、ボーリング及びタップ等のニーズを満足することができます。 高効率の切削屑排出 ３スクリュー式(2スクリュー opt.)切削屑排出装置を搭載しています。
