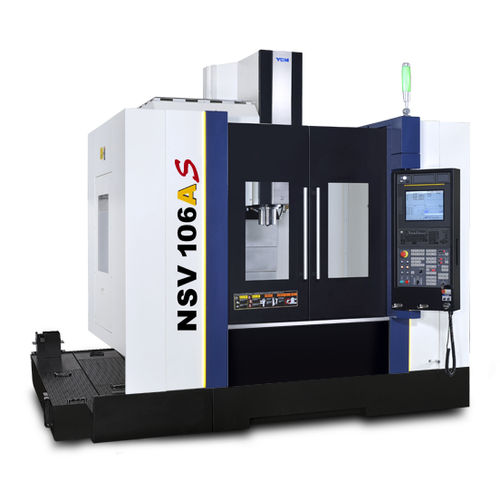

3軸マシニングセンタ NSV106AS

縦型コラム型BBT40

高剛性構造設計 一体成型の軸方向モータベース。 高速動作でも揺れない超大ポールとベースを有します。 先進的なFEM分析によって、本体構造を強化し、超高性能の切削効果及び加工安定性を確保することができ、また高速且つ高パフォーマンスの加工ニーズを満足することができます。 三軸は45型のリニアレール及大直径のボールネジを備え、高効率の切削屑排出のニーズを満足することができます。 X軸は6スライドブロックを採用し、パフォーマンスは旧型の4スライドブロックより50％向上されます。 最適比例のY軸リニアレールスパンを有します。作業台はリミットの位置にある場合、作業台の重心が約Y軸リニアレールにあり、サドルのドレープ量を減少することができます。 作業台耐負荷能力が優れ、荷重は1,000 kgに達します。 高剛性構造設計 NEW IDD直結式主軸設計 主軸とモータはIDD直結式設計を採用し、低騒音で高速運転の際に安定性がいいです。 セラミックボールベアリングを採用し、高回転速度を有し、軸方向、径方向の剛性が高く、重切削、ボーリング及びタップ等のニーズを満足することができます。 オイル温度冷却装置を備え、主軸とヘッド部鋳造物の熱変位を減少させ、長時間加工でも最良な寸法精度を確保することができます。 ベアリングはオイルエアー潤滑を採用し、長時間高速運轉の操作モードに最適です。主軸は最高のパフォーマンスを果たし、使用寿命が長くなります。 高効率の切削屑排出 2スクリュー式切削屑排出装置と鉄屑排出コンベアを搭載し、高効率の切削屑排出加工ニーズを満足することができます。
