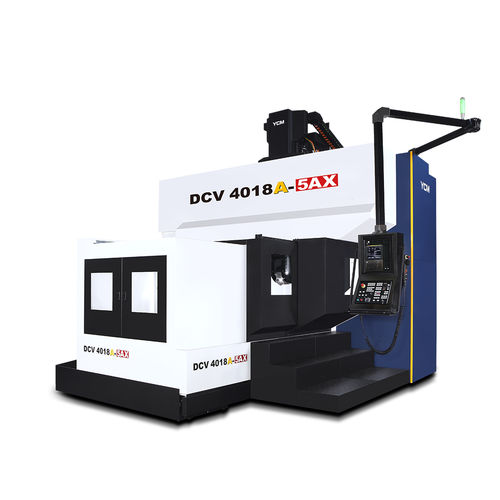

5軸マシニングセンタ DCV4018A-5AX縦型ダブルコラムHSK A-63
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 5軸
- 主軸の方向
- 縦型
- タイプ
- ダブルコラム
- スピンドル
- HSK A-63
- ツールステーション数
- 40ツール, 16ツール, 120ツール
- その他の特徴
- 高剛性, ダイレクトドライブ, リニア エンジン
- X軸移動距離
4,200 mm
(165.35 in)- Y軸移動距離
2,400 mm
(94.49 in)- Z軸移動距離
762 mm, 1,016 mm
(30 in, 40 in)- 回転速度
18,000 rpm
(113,097 rad.min-1)- 出力
56 kW, 70 kW
(76.14 hp, 95.17 hp)- X軸の移動速度
15,000 mm/min
(10 in/s)- Y軸の移動速度
24,000 mm/min
(16 in/s)- Z軸の移動速度
20,000 mm/min
(13 in/s)- 最大テーブル積載量
12,000 kg
(26,455 lb)- 最大ツール重量
6 kg
(13.2 lb)- 総重量
36,000 kg
(79,366.41 lb)
詳細
高剛性構造設計
一体成形のベース設計
ヘッド部は用高剛性箱型構造採用
FEM有限要素法分析によって、2つのA型リブベースはフルストロークで作業台を支えます。
コラムI値を大きくして、垂れ現象を避け、加工表面の精度が良くなり、刃物の寿命が長くなります。
高剛性構造設計
高安定3軸設計
X、Y、Z軸はローラーリニアスライドレール採用
Y軸は大スパン垂直及び水平支えリニアレール設計採用
Y、Z軸は直結式駆動設計を採用し、バックラッシュを減少して、高精度を維持します。
X軸は大馬力ギア伝動を採用し、高トルク、高伝動の効果をご提供いたします。
高安定3軸設計
高負荷作業台
DCVシリーズの作業台は精密研磨後に組み立てられ、高精度の要求を満足することができます。
作業台最大平均負荷：12,000kg
