5軸マシニングセンタ DCV5030B-5AX
縦型ダブルコラムHSK-100-A

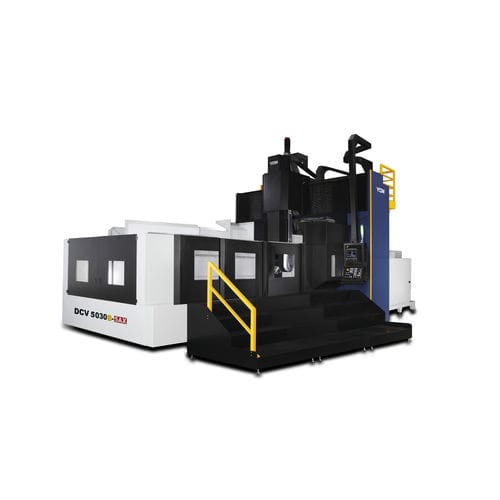

5軸マシニングセンタ - DCV5030B-5AX - YCM (Yeong Chin) - 縦型 / ダブルコラム / HSK-100-A
5軸マシニングセンタ - DCV5030B-5AX - YCM (Yeong Chin) - 縦型 / ダブルコラム / HSK-100-A
5軸マシニングセンタ - DCV5030B-5AX - YCM (Yeong Chin) - 縦型 / ダブルコラム / HSK-100-A - 画像 - 2
5軸マシニングセンタ - DCV5030B-5AX - YCM (Yeong Chin) - 縦型 / ダブルコラム / HSK-100-A - 画像 - 3
5軸マシニングセンタ - DCV5030B-5AX - YCM (Yeong Chin) - 縦型 / ダブルコラム / HSK-100-A - 画像 - 4
5軸マシニングセンタ - DCV5030B-5AX - YCM (Yeong Chin) - 縦型 / ダブルコラム / HSK-100-A - 画像 - 5
お気に入りに追加する
商品比較に追加する


特徴

軸の数
5軸
主軸の方向
縦型
タイプ
ダブルコラム
スピンドル
HSK-100-A
ツールステーション数
40ツール, 16ツール, 120ツール
関連機能
切断
その他の特徴
高剛性, ダイレクトドライブ
X軸移動距離

5,200 mm
(204.72 in)

Y軸移動距離

3,500 mm
(137.8 in)

Z軸移動距離

1,016 mm
(40 in)

回転速度

500 rpm, 10,000 rpm
(3,142 rad.min-1, 62,832 rad.min-1)

出力

46 kW
(62.54 hp)

X軸の移動速度

12,000 mm/min
(8 in/s)

Y軸の移動速度

20,000 mm/min
(13 in/s)

Z軸の移動速度

15,000 mm/min
(10 in/s)

最大テーブル積載量

23,000 kg
(50,706 lb)

最大ツール重量

13 kg
(28.7 lb)

総重量

61,000 kg
(134,481.98 lb)

詳細

ユニバーサルフライスヘッド、3D曲面輪郭表現がいい 高効率ユニバーサルフライスヘッド、モーター内蔵設計 主軸穴のテーパHSK-A100、最大回転速は10,000 rpm 主軸センター出水20 bar (オプション) 油冷式主軸冷却システム ユニバーサルフライスヘッド、3D曲面輪郭表現がいい 高効率B/C軸 B/C軸はモーター直結駆動によって、トルクと保持力が高くなります。 ハイデンハインアングルエンコーダを備え、精度が高い定位置を提供します。 径、軸方向はローラーベアリングによって切削剛性が向上されます。 高効率B/C軸 対称クロス構造設計 主要構造はボール上の石墨鋳鉄で構成されます。 クロス高剛性構造によって、不同の切削応力による変形を防止します。
