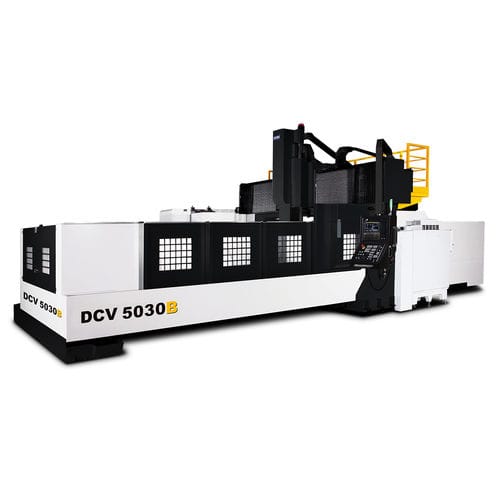

3軸マシニングセンタ DCV5030B縦型ダブルコラム40ツール
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸
- 主軸の方向
- 縦型
- タイプ
- ダブルコラム
- ツールステーション数
- 40ツール, 16ツール, 120ツール
- 関連機能
- 切断
- X軸移動距離
5,200 mm
(204.72 in)- Y軸移動距離
3,000 mm
(118.11 in)- Z軸移動距離
762 mm, 1,016 mm
(30 in, 40 in)- 回転速度
4,500 rpm, 6,000 rpm, 10,000 rpm
(28,274 rad.min-1, 37,699 rad.min-1, 62,832 rad.min-1)- 出力
25 kW, 45 kW
(33.99 hp, 61.18 hp)- X軸の移動速度
12,000 mm/min
(8 in/s)- Y軸の移動速度
15,000 mm/min
(10 in/s)- Z軸の移動速度
15,000 mm/min
(10 in/s)- 最大テーブル積載量
23,000 kg
(50,706 lb)- 最大ツール重量
20 kg
(44.1 lb)- 総重量
57,000 kg
(125,663.49 lb)
詳細
主軸端からテーブル上面までの距離 mm 200~962 (450~1,212 [コラム上昇量 250] / 200~1,216 [Z軸移動量 1,016] )
コラム間距離 mm 3,100
テーブル
テーブルサイズ mm 5,000 x 2,400
Tスロット数×サイズ×ピッチ mm 11×28×200
送り速度
切削送り速度 mm/min 1~10,000
ATC
ツールマガジン容量（オプション） T 40(60/120)
最大工具寸法工具寸法（隣り合う工具を含む） mm ø125 x 350 (ø240 x 350 )
---
