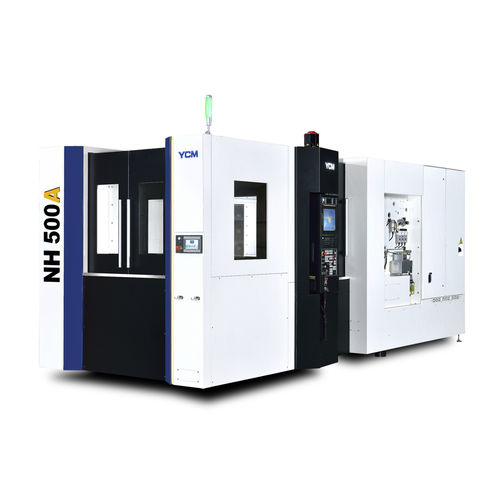

3軸マシニングセンタ NH500A
横型ダブルコラムロータリーテーブル

3軸マシニングセンタ
3軸マシニングセンタ
3軸マシニングセンタ
3軸マシニングセンタ
3軸マシニングセンタ
3軸マシニングセンタ
3軸マシニングセンタ
3軸マシニングセンタ
お気に入りに追加する
商品比較に追加する


特徴

軸の数
3軸
主軸の方向
横型
タイプ
ダブルコラム, ロータリーテーブル
スピンドル
BBT40
ツールステーション数
16ツール, 120ツール
その他の特徴
高速, 高性能, コンパクト, 高精度, 高剛性, 高出力, ダイレクトドライブ, パレット交換装置付き, 工具自動取り換え機能付
X軸移動距離

800 mm
(31.5 in)

Y軸移動距離

730 mm
(28.74 in)

Z軸移動距離

800 mm
(31.5 in)

回転速度

15,000 rpm, 20,000 rpm
(94,248 rad.min-1, 125,664 rad.min-1)

出力

22.5 kW, 37 kW
(30.59 hp, 50.31 hp)

X軸の移動速度

60,000 mm/min
(39 in/s)

Y軸の移動速度

60,000 mm/min
(39 in/s)

Z軸の移動速度

60,000 mm/min
(39 in/s)

最大テーブル積載量

500 kg
(1,102 lb)

最大ツール重量

10 kg
(22 lb)

ツール交換時間

1.5 s

総重量

最少: 13,490 kg
(29,740.36 lb)

最大: 31,200 kg
(68,784.23 lb)

詳細

高剛性構造設計 一体成形のT型ベースを採用し、Vリブの構造設計に合わせて、優良な剛性を提供します。 両壁構造設計で本体の剛性と耐用性が向上されます。 FEM分析、軽量化設計、G値アップ、ボルト寿命の延長、エネルギー消耗の減少 高剛性構造設計 X軸高低レールの設計採用 X軸は高低軌レールでサポートされ、安定且つ快速の軸方向の作動を維持することができます。 軽量化構造によって良好な剛性を維持でき、加速時の安定性が向上されます。 重心を押し、本体の動きによって発生したトルクを減らし、軸方向作動の安定性が向上されます。 X軸高低レールの設計採用 三軸ローラーリニアスライドレール ピッチを大きくするローラーリニアスライドレールの採用によって剛性と精度を強化します。 ボルトはプリテンション設計を採用し、ACサーボモータで駆動して制御性能を向上することができます。
