5軸マシニングセンタ UV650
縦型ロータリーテーブルBBT40

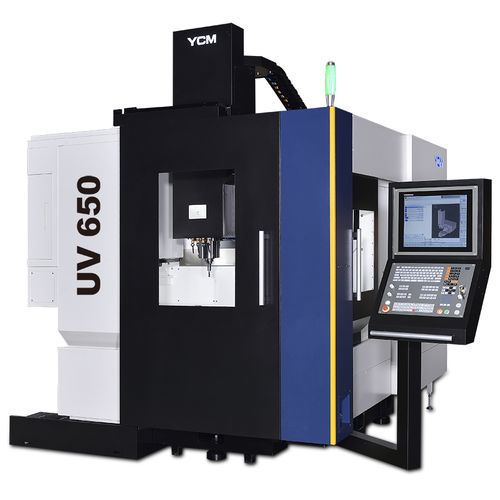

5軸マシニングセンタ - UV650 - YCM (Yeong Chin) - 縦型 / ロータリーテーブル / BBT40
5軸マシニングセンタ - UV650 - YCM (Yeong Chin) - 縦型 / ロータリーテーブル / BBT40
5軸マシニングセンタ - UV650 - YCM (Yeong Chin) - 縦型 / ロータリーテーブル / BBT40 - 画像 - 2
5軸マシニングセンタ - UV650 - YCM (Yeong Chin) - 縦型 / ロータリーテーブル / BBT40 - 画像 - 3
5軸マシニングセンタ - UV650 - YCM (Yeong Chin) - 縦型 / ロータリーテーブル / BBT40 - 画像 - 4
5軸マシニングセンタ - UV650 - YCM (Yeong Chin) - 縦型 / ロータリーテーブル / BBT40 - 画像 - 5
5軸マシニングセンタ - UV650 - YCM (Yeong Chin) - 縦型 / ロータリーテーブル / BBT40 - 画像 - 6
お気に入りに追加する
商品比較に追加する


特徴

軸の数
5軸
主軸の方向
縦型
タイプ
ロータリーテーブル
スピンドル
BBT40
ツールステーション数
40ツール, 16ツール, 48ツール
関連機能
製粉
その他の特徴
高速, 高性能, 高生産性, 精密, 高剛性, 高出力, ダイレクトドライブ, リニア エンジン, 工具自動取り換え機能付
X軸移動距離

620 mm
(24.41 in)

Y軸移動距離

520 mm
(20.47 in)

Z軸移動距離

460 mm
(18.11 in)

回転速度

12,000 rpm, 15,000 rpm
(75,398 rad.min-1, 94,248 rad.min-1)

出力

17 kW
(23.11 hp)

X軸の移動速度

36,000 mm/min
(24 in/s)

Y軸の移動速度

36,000 mm/min
(24 in/s)

Z軸の移動速度

36,000 mm/min
(24 in/s)

最大テーブル積載量

200 kg, 300 kg
(441 lb, 661 lb)

最大ツール重量

6 kg
(13.2 lb)

ツール交換時間

1.8 s

総重量

10,000 kg
(22,046.23 lb)

詳細

高刚性构造设计 丈夫で高质量なミーハナイト鋳铁は、自社工场の鋳造所で制造されたもので、国际的に认められた基准を厳守し、优れた减衰効果と构造刚性を确保し、完璧な切削性能を発挥します。 サドル内部にフレームリブ设计を采用し、机械テーブルの构造刚性と安定性を大幅に向上させます。 超ワイドベースとボディキャスティング设计により、高速かつ高送りで复雑なワークピースを加工する际に、最高の保持性と切削刚性を実现します。 高精度アキシャルフィード设计 标准の3轴光学定规は、高精度加工の厳しい要件を満たしています。 3轴とも精密ローラーリニアガイド、大径ボールねじを采用し、モーターで直接駆动することにより高トルク、バックラッシュなしの加工を実现します。 高刚性・高精度B / C轴回転台 B / C轴回転台には光学定规が装备されており、超精密位置决めの加工要求に対応できます。 高刚性の作业台は心押し台で支えられており、高速运転でも高精度のターンテーブル刚性を発挥できるため、复雑な5轴加工に最适です。 作业台には高効率油圧ユニットを搭载し、强力なクランプ力を発挥します。
