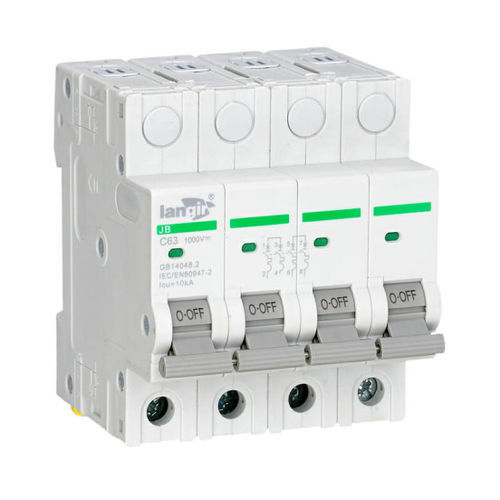

熱磁気式遮断器 JB

過電圧DC積荷超過用

直流サーキットブレーカー - 直流・太陽光発電用小型サーキットブレーカー JBは、マルチストリング太陽光発電設備専用の直流サーキットブレーカーです。 このサーキットブレーカーは、太陽光発電モジュールの各ストリングと太陽光発電インバータの間にあるケーブルを過負荷や短絡から保護するように設計されています。 スイッチと組み合わせて、JBは太陽電池モジュールの各ストリングの端にあるストリングPV保護エンクロージャーに設置される予定です。 PVインバータを取り外す際の安全対策として、OFFの位置でロックすることができます（南京錠で）。 故障電流は動作電流と逆方向に流れることがあるため、JBはあらゆる双方向の電流を検出し保護することができます。 設置の安全性を確保するために、様々なアプリケーションに応じて、JBを組み合わせる必要があります： AC端の残留電流装置 直流側の故障検出器（絶縁監視装置）。 直流端の大地保護回路遮断器 注意事項 どのような場合でも、故障を取り除くために現場での迅速な対応が必要です（二重故障の場合、保護は保証されません）。 JBは極性に敏感ではありません。(+)と(-)のワイヤーを反転させても危険ではありません。 技術データ - 位置コンタクト表示 - IEC/EN 60947-2規格に準拠した絶縁適合性。 - 緑色の帯があることで、接点が物理的に開くことが保証され、下流回路で完全に安全に操作することができます。 - トグルの作動速度に依存しない高速クロージングにより、製品の寿命が延びます。 - 配線済みの製品です：入力と出力は同じ側にあります。
