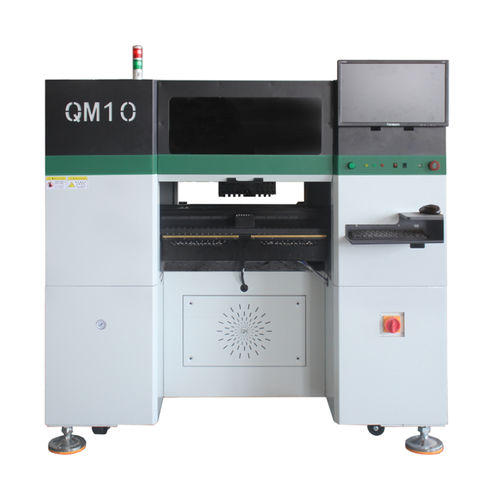

SMTピックアンドプレース装置 QM10

自動

QM10 は、10 ヘッド 80 スロット、最大 23000 個/時（CPH）の生産能力を持つ SMT ピックアンドプレースマシンです。 QM81シリーズをベースに、お客様の声を反映し、バージョンアップしました。 機械内部の基板鉄板は、安定性を高めるために大理石を厚くした材料にグレードアップしました。 X軸は、リニアガイド（上下）を増やし、動作の滑らかさを向上させる構造に変更しました。 Y軸もリニアガイドを左右に2本ずつ増やし、精度と速度を向上させ、機械の耐久性を高めました。 パナソニックサーボモータ、ドライバ、リニアガイド、スクリューのモデルも完全に10ヘッドの作業容量に対応するためにアップグレードされています。 このようなコンポーネントライブラリ、視覚的な監視、安全警告、以前は警告などのソフトウェア機能をアップグレードしました。 特殊形状部品、BGA、0201インチパッケージの取り扱いが容易になりました。 X Y軸は大きなパナソニックサーボモータを採用し、高いトルクでCPHレートを犠牲にすることなく、ステップ精度＜0.001mmを失ったことがない達成するために。 また、10個のヘッドが同時に材料を取り込むことができるなど、新機能も搭載しています。 部品サイズは0805インチ以上、3535 LEDランプビーズのようなサイズでなければなりません。 (不十分な空気供給の問題を避けるために、電動フィーダを使用することをお勧めします)
