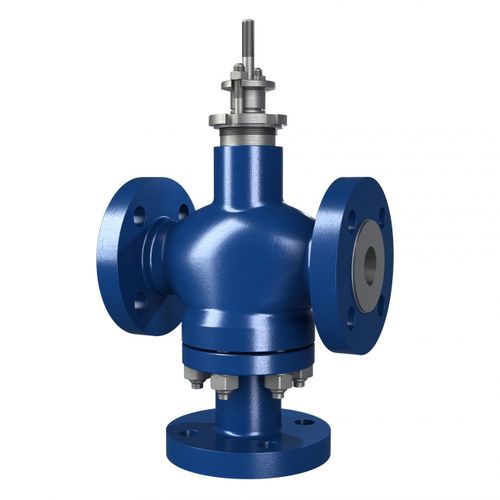

グローブバルブ Z3手動式電動式流量調整用
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- グローブ
- 作動
- 手動式, 電動式
- 機能
- 流量調整用
- 使用流体
- ガス用, 酸素
- ボディー
- フランジ取り付け, 炭素鋼製, 鋳鉄製, 鋼鉄鋳造製
- 応用
- 加熱, HVAC用
- 形状
- 3方向
- その他の特徴
- 自動, 遠隔操作式, ATEX
- 呼び径
最少: 15 mm
(0.591 in)最大: 250 mm
(9.843 in)- 圧力
10 bar, 16 bar, 25 bar, 40 bar
(145 psi, 232.1 psi, 362.6 psi, 580.2 psi)- 温度
最少: -196 °C
(-321 °F)最大: 450 °C
(842 °F)- 流量
最少: 0.63 m³/h
(22.25 ft³/h)最大: 320 m³/h
(11,300.69 ft³/h)
詳細
液体や気体の流量を調整する流量制御エレメントとして、自動制御設備や遠隔制御設備に適用されます。Z3M型は2つの流体を混合するように設計されており、Z3R型は1つの流体を2つに分割するように設計されています。
都市暖房やHVACシステム、多くの産業分野でのアプリケーションにお勧めです。P/Rアクチュエータ（基本オプション）またはP1/R1; P3/R3アクチュエータ（ご要望に応じて）電動アクチュエータ、手動駆動タイプ20または駆動なしでの納入が可能です。
お客様の個別のニーズに合わせて調節弁を調整することが可能です。
制御特性 - リニア
レンジアビリティ - 50:1
漏れクラス - IV クラス（PN-EN 60534-4 に準拠） VI クラス（PN-EN 60534-4 に準拠） B から G クラス（PN-EN 12266-1 に準拠
本体材質 - ねずみ鋳鉄 EN-GJL 250 ダクタイル鋳鉄 EN-GJS 400-18LT 炭素鋳鋼 GP 240 GH (1.0619)、WCB 低温用炭素鋳鋼 G20Mn5 (1.6220)耐酸性鋳鋼 GX5CrNiMo 19-11-2 (1.4408)、CF8M。その他の材料の使用も可能ですが、合意が必要です。
非カタログ製品 - これらのパラメータをお客様の個別のニーズに合わせて調整することが可能です。その場合は、弊社の技術サポート専門家までご連絡ください。メニューの「非カタログ版コントロールバルブ "と "新製品 "メニューでは以下の例をご紹介しています。
バルブ本体の鋳物や内部部品の様々な材質は、特定の使用条件に適合します。
幅広い流量係数
TA - LUFT 規格に適合したボンネットパッキンを採用することで、環境への有害物質の排出を低減。
バルブ内部部品の組み立てと分解が容易で、メンテナンスと保守が容易
---
