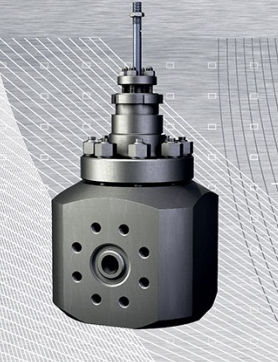

プラグバルブ

空圧式制御ステンレス製

このバルブには、全ての部品に 316L 鋼が使用され、カウンターフランジには X2CrNiMoN22-5-3 1.4462 (DUPLEX) 材が使用されている。 530barの使用圧力が発生するため、バルブはBN-91 1771-20/40に従って呼び圧力PN630用に製造されました。 バルブ本体とカウンターフランジ間のシールは、API 6A クラス 15000 に準拠した BX 150 シールで設計されている。 このバルブは、530 bar の全圧力降下で V クラスのプラグ/ソケット閉鎖が保証されているため、媒体の流入はプラグ(FTC)上に導かれます。 閉弁時にプラグの上と下で圧力差が生じると、追加圧力が発生し、システムが締め付けられます。アクチュエーターに要求される操作力を軽減するため、プラグは内部のプラグ、いわゆるパイロットによって圧力開放される。パイロットは、それを開くのに必要な力がメインプラグの7倍低くなるように選択された。パイロットを開いた後、メインプラグの上下の圧力は等しくなり、フルフローを達成するためにさらに開くことは、アクチュエータの操作力をそれ以上必要としない。 液体二酸化炭素の大流量による内部部品の摩耗を防ぐため、プラグ、ソケット、ガイドブッシュは硬度45HRCのフルステライトコーティングが施されている。 バルブには、空気圧アクチュエーター、制御用ソレノイドバルブ、開閉位置インジケーターが装備されています。 このミキサーは、プワヴィにあるザクワディ・アゾトウェの人工肥料研究所向けに設計・製造された。
