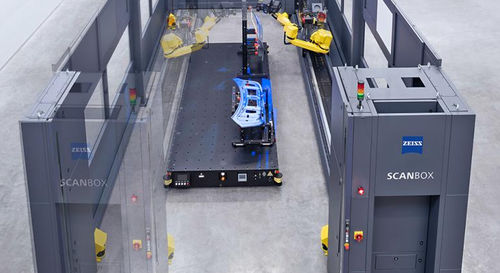

コンピュータ制御座標測定機 ATOS ScanBox 7

ブリッジ複雑部品用高精度

車体製造、プレス工場、試作金型製造のための自動化された3D計測：ATOS ScanBox Series 7なら、自動車のサイドパネルやハングオンパーツなど、最大10mの大型・重量パーツのデジタル化・検査が可能です。輸送、機械工学、航空機製造用の溶接アセンブリも測定できます。エリアベースの測定データにより、穴パターン、トリム、キャラクタラインの評価が可能です。 最大2つの作業エリアによる高いスループット 自動化されたニアプロセス寸法解析 8軸キネマティクスによる柔軟なセンサー位置決め 8自由度による柔軟なセンサー位置決め 水平レール、垂直リフト、多関節ロボットを組み合わせた8軸キネマティクスにより、大型で重いパーツの全視野測定が簡単に行えます。8自由度のおかげで、ATOSセンサーは非常に柔軟なポジショニングが可能で、可能な限り短時間で細部の3Dデータを取得します。 1つのシステムでニーズに対応 さらに高いスループットを実現するため、ATOS ScanBox 7160は、必要に応じて回転テーブルの作業エリアを追加して拡張することができます。また、ATOS ScanBoxシリーズ8へのアップグレードも、標準化されたコンポーネントにより問題なく可能です。 柔軟なローディングオプション 効率的なワークフローのための最適化されたプランニング ATOS ScanBox Series 7は、トラックシステム、ドライブコンピュータ、安全技術を含むドライバーレスのサンドイッチパネル搬送システムで積載できます。また、搬送台車やリフティングトラック、クレーン、フォークリフトを使用して、各作業エリアに搬送することもできます。
