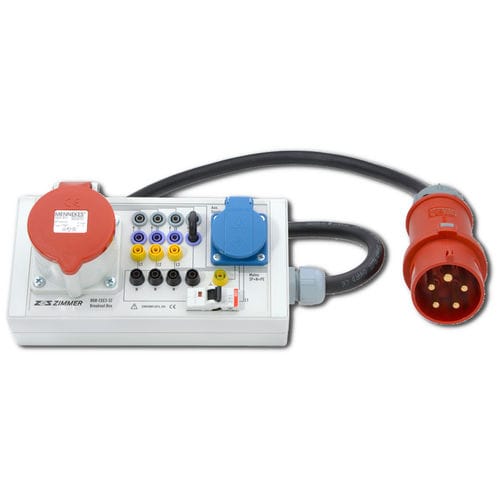

テスト用電気アダプター BOB-CEE3

CEE安全用単相・３相

アプリケーション ブレイクアウトボックスBOB-CEE3は、CEEソケットを介して供給される3 相負荷の簡単でエレガントな測定に使用されます。 このボックスを使用すると、CEEカップリングの各ヘッドへの計測アクセスが可能です。 位相電流と電圧をタップ可能で、有効値、電力、エネルギー、その他の電気量を決定するための測定装置が供給されます。 測定オブジェクト自体に変更や修理なしでボックスの割り込みを除いて必要があります。 設計 ブレイクアウトボックスBOB CEE3は、5 極 CEEプラグを備えた2mの長さの供給ラインと、コンシューマのCEEソケットコネクタが接続されている内蔵ボックス5 極 CEEソケットを備えています。 導体 L1、L2およびL3および中性導体 Nの電流を測定するために、これらの導体は中断され、4mmの標準ジャックで終端される。 これらのジャックは、測定器の電流経路を介して行われない場合に備えて、標準の19mmの短絡ブリッジで電流の流れを回復できるように配置されています。 電圧 L1-N、L2-N、L3-N、N-PEを測定するための4つのソケットが用意されています。 ブレイクアウトボックスの配線は、消費者の観点から現在の正しい測定のために設計されています。 ブレークアウトボックスには、パワーメータ、ラップトップなどの供給用の16Aの安全ソケットもあります。 他の機器のACコンセントを介した補助消費電力は測定されません。 しかしながら、補助供給の消費の再生動作状態は、追加のエネルギー排水であることに留意すべきである。
