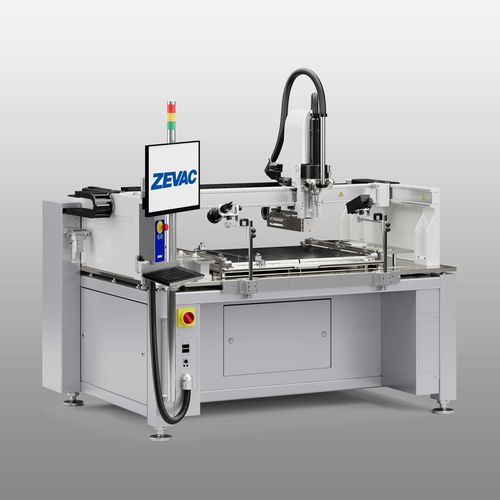

プリント基板用修理ステーション ONYX 49
熱風自動SMD用

プリント基板用修理ステーション
プリント基板用修理ステーション
お気に入りに追加する
商品比較に追加する


特徴

タイプ
熱風
操作方法
自動
その他の商品応用
SMD用, プリント基板用

詳細

ONXY 49を使用すれば、非常に大きく重いプリント基板を高い操作性で加工できます。堅牢な構造と全自動モーター駆動軸により、最高の精度と再現性が保証されます。 - PCBサイズは最大800 mm x 630 mm。 - PCB厚さ10mmまで。 - 01005から110 mm x 110 mmまでの部品加工。 主な機能 - 2000W多機能ホットガスヒーターヘッド: - 部品のはんだ付け - 部品のはんだ付け - 残留はんだの非接触自動除去。 - 全軸クローズドループ制御によるモーター駆動。 - ホットガスヘッドの迅速かつ正確な位置決めのための内蔵ハンドホイールによる手動移動。 - 全自動プロセス制御 - プロセス温度制御用の8つの熱電対ポート - 最大800 mm x 630 mmの大型基板に対応。 - フレキシブルな基板キャリアにより、不規則な形状の基板も治具を追加することなく簡単にハンドリング。 - 最大12,000 Wの性能を持つ調整可能なボトムプレヒーター(統合基板冷却を含む)。 - 最高精度で温度プロファイルを観察するための3つの異なる制御冷却システム。 - 自動ピックアンドプレース、フラックス塗布、除去工程用のZ軸自動クローズドループ力制御により、繊細な部品を保護。 - 8~80 l/minの高精度クローズドループガスフロー制御。 - 最大70 mm x 70 mm(オプションで110 mm x 110 mm)の部品を高解像度画像で検査するMFOVシステム。 - モーター駆動のX/Y/Zシステムによる、残留はんだを除去する非接触自動クリーニング。

---

カタログ

ONYX 49
ONYX 49
4 ページ
OVERVIEW
OVERVIEW
4 ページ
