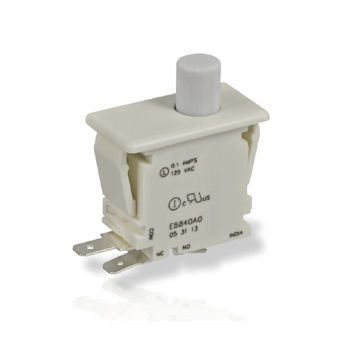

押しボタンスイッチ E/F6 Series

Pushbutton E/F6シリーズ •単極パネルマウントプッシュボタンスイッチ •モーメンタリー、プッシュプル（リセット）、チートインターロックバージョン •長寿命コイルスプリング、スナップアクションメカニズム •代理店承認の延長寿命バージョンあり •一部のモデル（Fシリーズ）でVDE承認可能 •スナップインパネル取付 技術仕様 •シリーズパネルマウントスイッチ •電気 •周囲温度-40°〜+ 85°C •可燃性定格 UL94V-O • 素材 •熱可塑性ポリエステル、 •Valox (単極バージョン)、 •ヴァンダー (二重極バージョン) •アクチュエータ熱可塑性アセタール (E)シリーズ), Valox •端子* 真鍮 •可動ブレードベリリウム銅 •スプリングステンレス鋼 •コンタクト •E65, E/F69, E/F77, E/F79 •E/F68, E/F78 •AgCdO •Au (クロスポイント) •* 一般的な端子はメッキされています — 残りの端子はメッキされていません。 •承認 ❶ •承認コード •UL E •VDE & UL F •コンフィギュレーション ❷ •コンフィギュレーションコード •シングルポールバージョン6 • ダブルポールバージョン7 • アクチュエータ ❹ • ターミナルタイプコード • 基本モーメンタリー 00A •プッシュプルモーメンタリー 20A •モーメンタリー (チートインターロック) 30A •ショートボタンモーメンタリー 40A •補助アクチュエータ50A端子 • シリーズ端子 •E68、E69、E77、E78、E79 Q.C端子4.8×0.5ミリメートル •E65、E75、F68、F69、F77、F78、F79 Q.C端子4.8×0.8ミリメートル
